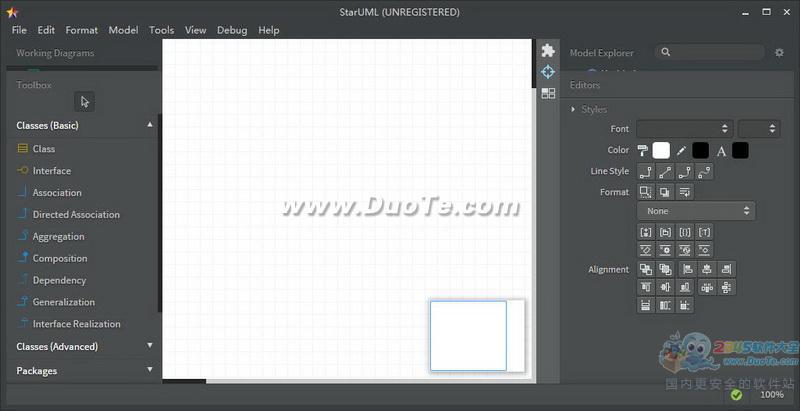

StarUML

StarUML(简称SU)，是一种创建UML类图、生成类图和其他类型的统一建模语言(UML)图表的工具，可以依据类图的内容生成Java、C 、C#代码，也能够读取Java、C 、C#代码反向生成类图。StarUML是一个开源项目，发展快、灵活、可扩展性强。

软件功能

1、可绘制9款UML图：用例图、类图、序列图、状态图、活动图、通信图、构件图、部署图以及复合结构图等。

2、 完全免费：StarUML是一套开放源码的软件，不仅免费自由下载，连代码都免费开放。

3、 多种格式影像文件：可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。

4、语法检验：StarUML遵守UML的语法规则，不支持违反语法的动作。

5、 正反向工程：StarUML可以依据类图的内容生成Java、C 、C#代码，也能够读取Java、C 、C#代码反向生成类图。

6、 支持XMI：StarUML接受XMI 1.1、1.2和1.3版的导入导出。XMI是一种以XML为基础的交换格式，用以交换不同开发工具所生成的UML模型。

7、导入Rose文件：StarUML可以读取Rational Rose生成的文件，让原先Rose的用户可以转而使用免费的StarUML。

8、 支持模式：支持23种GoF模式(Pattern)，以及3种EJB模式。

使用方法

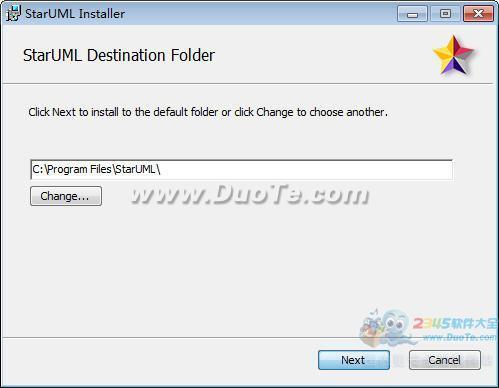

一：下载安装就不详细说明了，安装步骤也不复杂，就是一个选择安装路径和是否创建桌面快捷方式的确认，然后就可以了。

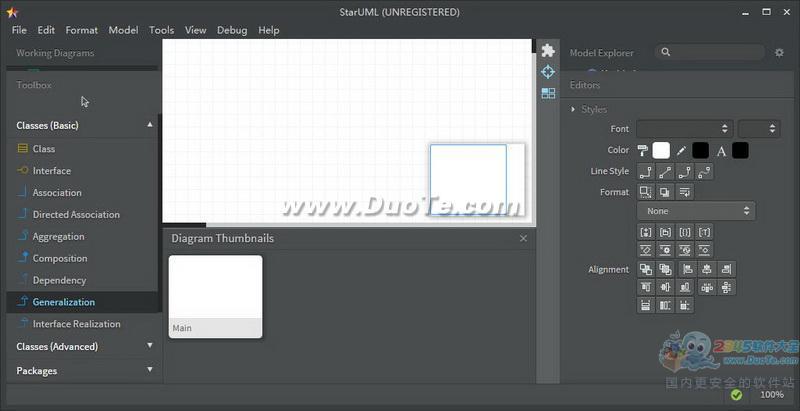

二：初次打开SU，我们需要创建一个新工程（其实首次打开，它就会默认帮忙创建好一个工程了）

三：新建一个类图，右击工程，add diagram——
