工艺流程设计软件

软件简介

工艺流程设计软件(RSGL-LC3.0)用于解决化学教学和化学工程中普遍存在的化学过程流程图的电脑输入问题。工艺流程设计在计算机的绘制过程中存在困难，对于化工专业的大部分计算机用户来说，熟练运用一套专业的图形绘制软件是非常困难的。

本软件通过科学的分类，将化工常规设备中的254个“图形”模块化，划分为“管件、阀门、储罐、塔器、封头、仪表、换热器、搅拌器、除尘器、传动结构、管道特殊件、管道符号、几何图形”13个组库，基本囊括了化学工艺流程绘制过程中所要的全部图形元件，可方便地按照化学原理对各种单元操作进行组合、拆分、放大、缩小，绘制出所需要的各种化工工艺流程图。

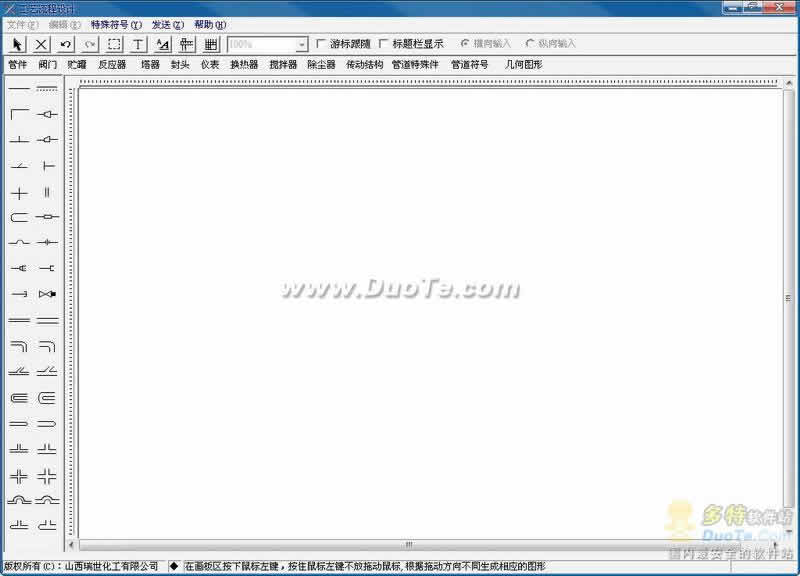

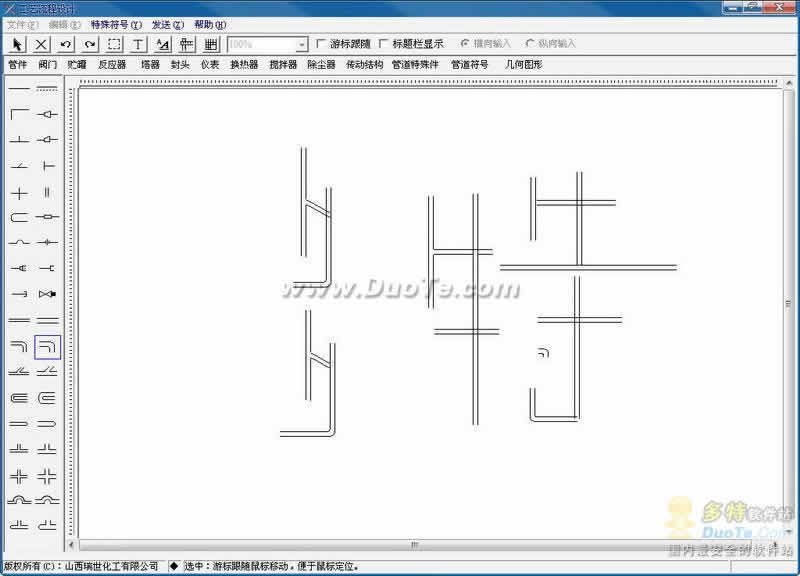

在绘制过程中您只需选择自己需要的图形元件，通过鼠标的拖拉就可以完成，操作简单，易学易用；形象逼真，图文并茂，比例恰当，操作方便。为化学化工科技工作者提供一种所见即所得的工艺流程的表达方式，为图文混排提供了可能。

绘制的流程图可一键“发送”到Word、Powerpoint、以及劝学课件制作软件ETBook等办公平台上，进行输入和编辑。

方便的导入导出功能既可以将您绘制的化学流程导出成独立的图形文件，也能将各种图形图像导入，为您的工艺流程添加“背景”，使您的图形生动形象。

轻轻点击鼠标或键盘就可以轻松实现各种化学图形，所见即所得，能对操作进行撤销、恢复，使您能随心所欲地制作各种化学图形。　

支持多种字体格式，并能按比例自定义大小、粗细、色彩。

光标自动定位功能解决了在文字书写过程中，文字横排竖排以及上下定位的难题。

用本软件绘制的“工艺流程图”以及自动生成的“标题栏”符合国家制图标准。
