RBC SketchyFFD是一款FFD自由变形工具，是由RBC系列插件的开发者sugar打造的一款点处理工具，使用RBC SketchyFFD可以方便的控制点及控制形状。

软件功能

1、2x2FFD：这个功能主要生成2x2个数量的控制点。

2、3x3FFD：这个功能主要生成3x3个数量的控制点。

3、nxnFFD：这个功能主要生成自定义数量的控制点。

4、锁定边线：将一条（或多条）边进行锁定，锁定后FFD的控制点就不能再处理这条边线。

5、解锁边线：将一条（或多条）边进行解锁，解锁后FFD的控制点可以继续对这条边线进行处理。

6、创建面片：创建相应的参数的FFD面片。

软件特色

该插件的使用比较的简单

并且安装的方式也快速

而且直接的就能完成对变形的操作使用

体积方面小，运行稳定

只要将相对应的软件打开

就能快速的完成模型变形的操作

使用方法

1、创建一个包含您要变形的所有几何体的组。该组应仅包含面和/或线。

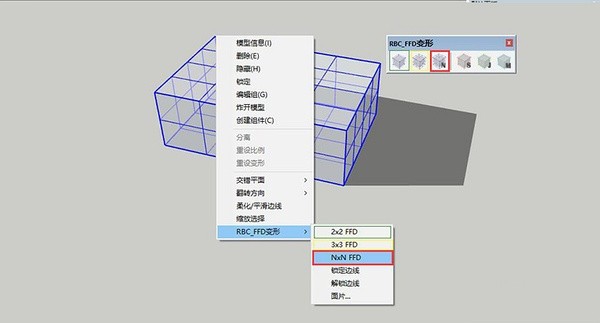

2、右键单击该组，然后在FFD子菜单中选择一个选项。 2x2或3x3或NxN FFD。根据模型的大小，可能需要一段时间（我希望是几秒钟）。最后你应该看到一个只包含控制点的新组

3、打开控制点组并根据需要移动控制点。移动点时，对象应该变形。注意：复杂模型可能需要很长时间。查看左下方的状态栏以查看变形的状态。

4、错误和限制：

-BUG。如果启动FFD并且控制点与您需要爆炸的对象不匹配并重新组合对象。然后再次尝试FFD。

- 一次只有一个FFD。该脚本使用一些全局变速器。

- 仅适用于组中的几何体，只有一层深。

- 有时隐藏的边缘不能向右移动。不知道为什么。可能是Sketchup中的一个错误。

5、要使用FFD，我们必要知道“细分”这个概念。比如一个矩形（四条边构成的面），FFD处理它的形体是比较有限的。但如果我们把这个面细分成4个面（甚至更多）的时候，就会发现FFD的控制点非常好编辑这个细分的面了。再比如说，我们如果画一个立方体用FFD处理也是可处理的形状是有限的，如果把这个立方体细分成多个立方体的话就比较好编辑了。

nxnFFD：

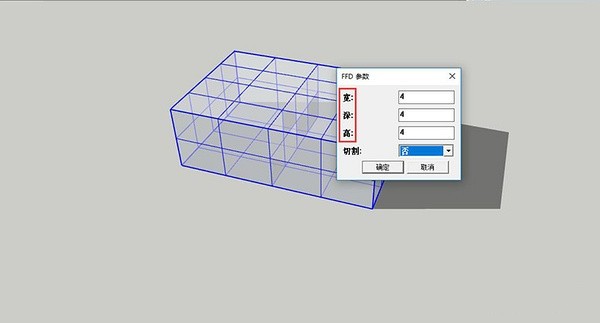

我们创建好一个对象，然后选择NXNFFD就会弹出一个面板，里面可以设置“宽”、“深”、“高”的数量，其实就是设置FFD控制点的数量。

锁定边线：

选择任意一条边，锁定边线后FFD的控制点就不能对它进行一个处理了。在个功能在高级建模里面还是非常有必要的。

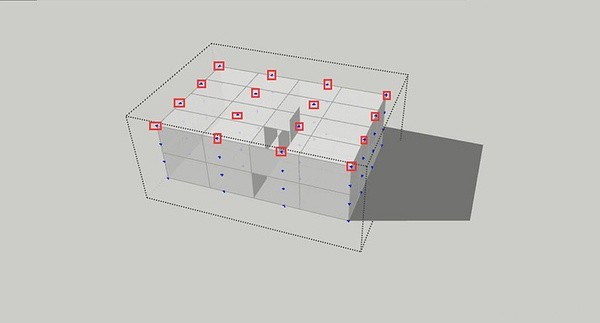

比如我们在做抱枕模型（详细参看SketchUp自学“建模版块”的《如何利用FFD制作抱枕》一文）的时候很有必要把中间的线进行锁定（如下图所示），才能很好的做这个抱枕。

创建面片：

创建面片主要是生成一个FFD能编辑的面，这个主要由两部分组成，一个是FFD控制点，另外一个是网格（如下图所示）。有了这个面片后，我们可以方便的处理这个面，比如将这个平面处理成曲面是非常方便实现的，只要移动控制点就可以了。

partner工具：

RBC SketchyFFD需要配置RBC Library（RBC插件调用库）才能够正常使用，请务必安装RBC Library（RBC插件调用库） 。当然您如果结合以下Ruby工具在建模时将会有一个比较好的配合。

RBC切割工具

RBC选择工具

RBC曲线工具
