国网电力配电网设计辅助系统

【基本简介】1

国网电力配电网设计辅助系统是一款由建软打造的配电设计软件，是一款专门用于国网的电力配电系统设计的CAD设计软件，国网电力配电网设计辅助系统绘图效率极高，通过GPS数据快速生成地图，省去了绘制地图的麻烦，是电力设计工作者所需的一款非常好用的软件。

相关软件软件大小版本说明下载地址

4款最经典的PDF转CAD软件 绿色版11.4M绿色版查看

国网电力配电网设计辅助系统是一款由建软打造的配电设计软件，是一款专门用于国网的电力配电系统设计的CAD设计软件，国网电力配电网设计辅助系统绘图效率极高，通过GPS数据快速生成地图，省去了绘制地图的麻烦，是电力设计工作者所需的一款非常好用的软件。

软件特色

1.绘图效率高

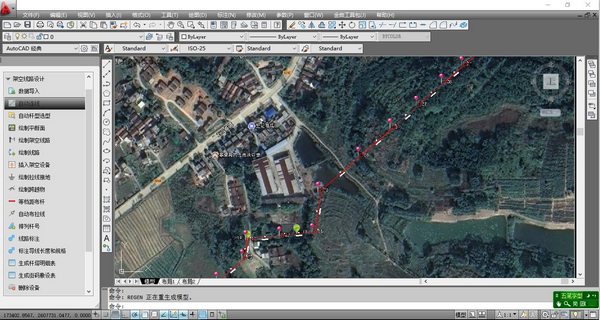

多种绘图方案可供选择，通过采集的GPS数据(目前比较常用的手机奥维地图)可直接生成杆塔、跨越物、设备等坐标，自动连接线路走向，系统智能选杆(可根据电压等级自动选择杆型)，可批量或者局部修改材料，自动分幅生成布局分幅图及线路路径图，可根据用户需要定制多种格式报表，提高绘图效率及材料汇总的准确率。

2.开放性

软件提供设计平台，开放式装材库、图形库、组件库等，用户可自行设置材料数据。

3.操作简单

软件基于AutoCAD软件开发而成，支持AutoCAD所有功能，满足设计人员操作习惯，更容易掌握本软件功能操作。

4.专业性

软件提供专业的物料库。包含南方电网典型设计V1.0设计的物料库和相应省份地区的物料库。

5.标准化

软件用统一的物料库，统一的图例图标，尽管设计人员不同但是设计出来的图纸都是一个标准的不会存在差异很大的状况。

6.统计材料效率高，准确性高

软件进行统计材料准确度高，效率高。基本上画完设计图就可以马上生成材料统计表;软件能检测典设中设计选型的材料，以及典设中根据实际情况确定数量的材料。

7.一键生成造价

设计材料有关联定额，设计图画好了进入预算软件，一键生成设计造价。

8.智能化

系统智能化强，能自动选杆，自动排杆号，自动布拉线，自动分幅等，减少设计人员绘制图纸的工作量

9.多种设计方案适应各类型的设计需求

有GPS定位信息的，可以用GPS定位信息绘制，也可以用现场采集的测量数据导入EXCEL文件用表单进行绘制，也可以手动绘制线路。

10.平断面图绘制简单

可以根据生成的坐标定位点在平断面图绘制里面自动生成杆，添加跨越信息和导线地线信息之后系统智能生成剖面图和相关弧垂等数据。比传统的CAD绘制更精确，更加简单。

11.组装图和加工图调用

软件将组装图和加工图做进系统里面，方便工程绘图的时候智能调用。

使用方法

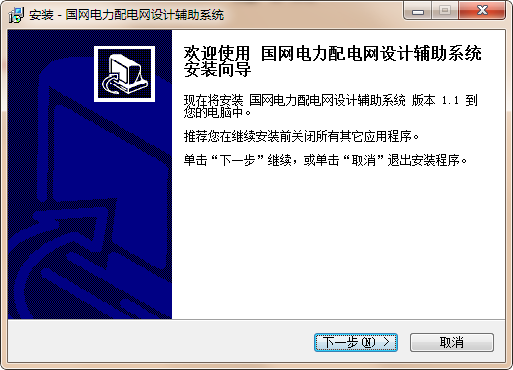

一、下载安装软件。

二、使用微信扫码登录，无需注册

三、需要电脑中有CAD软件才能完整打开
