FastCAM套料软件

FastCAM套料软件是一款二维切割设备数控系统，采用了全自动操作，可以做到任意形状的零件绘图、自动套料（含手工套料）、切割指令生成和切割轨迹校验等功能！功能介绍

　　文件显示

　　当选择文件读入、编辑或套料时、弹出的显示窗口会显示所选择文件的图形，改变图形下方文字检查框，可以显示文件文本。可显示的图形文件格式包括：CAM，DXF，DWG，IGS（IGES），DSTV和与当前控制器设置相同的NC文件。

　　智能修剪

　　智能修剪是采用智能方式修剪直线或圆弧。只需要点中实体，不需要输入交叉点，则程序按常规自动修剪所选择的部分。请注意，修剪无限长直线时会删除相交点以外的部分，使其变为线段。如果有特殊指定的修剪请用普通修剪功能。

　　CAD清除与CAD压缩

　　CAD清除功能用于清除从CAD文件中读入FastCAM时可能引起错误或不需要的实体。CAD压缩功能可用于对从其它CAD系统中读入到FastCAM的文件按给定的误差平滑以及去掉不必要的实体。

　　交点功能

　　交点功能不仅能计算直线、圆弧、圆或任意组合的相互交点，而且还能计算任意两实体的延长线的交点。

　　任意顺序的零件编程

　　在FastCAM绘图系统对编完的零件重新建立程序路径顺序，因而不需要在绘图时考虑零件的编程顺序。

　　引入、引出线

　　可选择多种形式的引入、引出线。可在零件上任何一点设置引入、引出线。

　　切割专用功能

　　FastCAM画图软件为套料切割开发了许多非常实用的功能，标准件栏目中有绘制椭圆、样条线、螺旋线、处理各种角和槽，以及各种桥接方式，如连续桥、断开桥、断开线，都是为切割开发的简单实用的功能，还有为切割开发的批处理功能，如割缝补偿，点变圆孔，尖角变圆角，更是简单快捷。

　　DXF、DWG和IGES接口

　　FastCAM?可直接读入二维CAD的DXF、DWG或IGES文件。经过FastCAM编辑，可以输出DXF、DWG或IGES格式或以NC 文件格式输出。

　　测量单位

　　零件尺寸数据输入可选择公制或英制。

　　FastPATH自动编程

　　FastPATH自动编程模块软件，其基本功能是实现零件图或套料图到NC切割程序的转换，即直接将AutoCAD画好的或是FastNEST套料好的DXF/DWG文件，CAM文件转换为NC切割程序。FastPATH可对单个或多个零件自动设置切割路径，生成引入线和引出线，只需按一个鼠标键就可以完成。

　　FASTNEST套料模块

　　FASTNEST模块用于在钢板上快速、优化地排列大量零件。且可以通过手动自动交互操作进行最佳调整。具有公共边切割，连续切割，矩阵套，优化切割顺序，余料套料等强大功能。软件介绍

FastCAM套料软件是绘图编程套料软件系统，该软件通过菜单及鼠标操作，非常容易使用。FastCAM软件开发者坚持以“最简单，明显”为原则。体现为在许多功能上计算机可以自动识别零件中的圆弧，是否需要过渡圆角，自动选择点等。而多数CAD系统需要提出很多问题才能完成同样的操作。所以FastCAM编程系统比一般的CAD系统有更高的智能性和交互性。

系统要求

具有486DX以上的处理器的微机.

光盘驱动器.

8 MB的空余硬盘空间.

64 MB RAM 内存.

Microsoft Windows 操作系统.

具有VGA的分辨率或更高的显示卡.

软件特色

1. 操作简便，提供完善的培训课程、培训演示和速成教材;

2. 功能齐全，涵盖画图、全自动套料、自动编程、切割校验全过程;

3. 兼容 AutoCAD 图形版本，支持各版本 CAD 的图形;

4. 套料功能完善，从手动、自动、矩阵，到手动自动交互式套料，充分结合套料经验和计算机运算速度;

5. 全自动共边套料切割，提高套料利用率，节省钢材;

6. 余料套料功能，有效节省和重复利用剩余钢板;

7. 桥接与连续切割，提高切割效率，有效避免或减少预热和穿孔，节省耗材，特别是减少割嘴和电极;

8. 同时支持多台不同品牌控制器的切割机，如

FastCNC，Burny，EDGE，交大系统FLCNC，斯达峰、斯达特Start，法格Fagor等等;

9. 全面支持 Windows98、2000、NT、XP、VISTA 、WIN7、WIN8、WIN10等操作系统;

10. 支持多语言环境：中文、英文、德文、法文、西班牙语、葡萄牙文、韩语、日文、俄文、波兰语等多种语言文字。

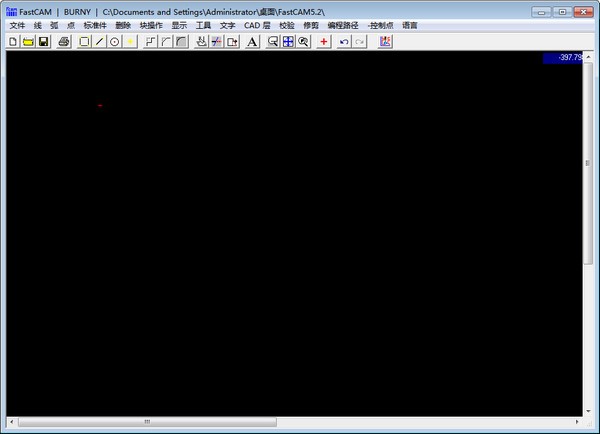

使用方法

切割代码：

1)选择“编程路径”菜单中的“FastPATH”，单击左键，会弹出一个“FastPATH设置”对话框，如下图所示：

2) 我们在加工过程面板中选择“可选择的加工方式“中的一种，我们选择OXY加工方式，单击向左测的箭头，完成加工方式的添加。如图：

3)

接下来设置“外边界引出线”面板。在位置中，我们通过下拉菜单选择左下，设置引入线为开，并选中“角点穿孔”，在类型中选择直线，长度为10mm，角度为0度。同样的把“退出”选项做同样的设置。在“内边界引出线”面板中，我们只要选取“内边界和外边界相同”选项就可以了。

4)在切割顺序面板中，我们选择“最近”，在“特定设置”中使预穿孔选项为关。在设置好后，单击确认，在弹出的菜单中选择“运行FastPATH”。在运算过后会询问您“输出NC码?”，点击“是”，此时提示您输入保存的路径和保存的名称。如图：

这样NC码就被保存在指定的文件下了
