多功能虚拟信号分析仪

概括介绍

虚拟仪器软件。

软件简介

以“低成本和高性能”为设计思想，借助虚拟仪器的概念和高速的数字信号处理算法将传统的函数发生器、示波器、数据记录仪、频率计、谱分析仪以及滤波器设计和仿真等功能高度集成、统一平台方便使用。

软件环境支持声卡、USB模块和虚拟仿真，三种模式。声卡模式，可以借助电脑的声卡来完成对音频范围内信号的分析和处理；USB模块，可以完成对带宽允许内的信号的分析和处理；其中演示模式采用软件模拟来实现所有的功能，便于教学和理论的演示。

软件功能

公开软件通信协议，可以按照协议将自己的硬件加入我们的软件环境，使用所有的分析功能。

函数发生器

支持产生“正弦波”、“三角波”、“矩形波”、“上锯齿波”、“下锯齿波”、“白噪声”和“合成波形”，并提供峰值、频率、输出相位差的调整功能。

波形文件输出，可以支持“正弦波”、“三角波”、“矩形波”、“上锯齿波”、“下锯齿波”、“白噪声”和“合成波形”，提供峰值、频率、输出相位差的调整功能，支持以wav、txt、hex和mif文件形式的输出。

示波器/谱分析仪

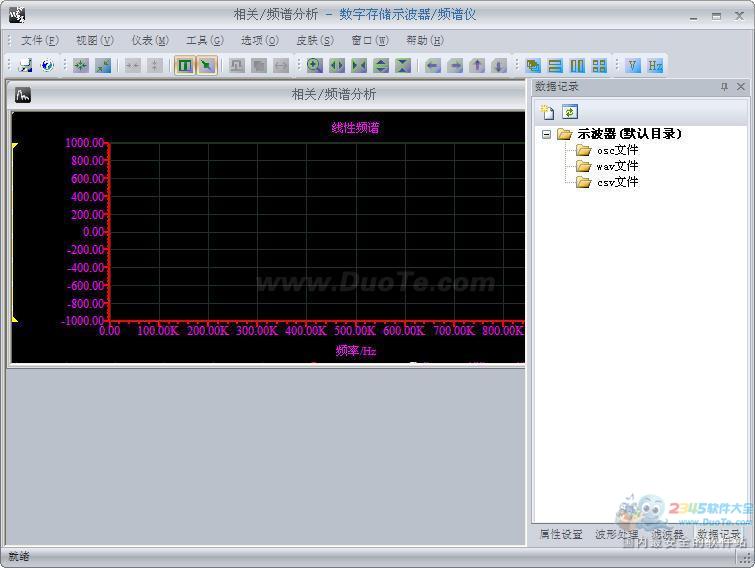

可以工作在“声卡”、“USB模块”、“仿真”和“串口捕获”四种模式。支持任意多画面的同时显示，便于波形的多样分析；支持输入波形硬件和软件触发；支持输入波形的插值和等效采样；支持输入波形的“相加”、“相减”和“相乘”合成；支持对输入波形加“矩形窗”、“三角窗”、“海明窗”、“汉宁窗”和“布莱克曼窗”；支持对输入波形的滤波处理； 支持对输入波形的“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析。

数据记录仪

数据记录仪可以从声卡或者USB模块连续的记录采集的数据，存储成wav格式的文件；同时还支持将wav的文件直接导入；支持全局数据的浏览。

滤波器设计

支持设计IIR和FIR滤波器，并且可以将设计的滤波器用于采集数据的滤波处理和仿真模式的理论演示；其中IIR支持“巴特沃斯”、“切比雪夫I”、“切比雪夫II”、“椭圆”和“贝塞尔”类型的滤波器设计；FIR支持“矩形窗”、“三角窗”、“汉宁窗”、“海明窗”、“布莱克曼窗”和“凯塞―贝塞尔窗”；支持将设计好的图像保存；将设计的H(z)系数保存成txt文件，用于其它的设计系统中；将设计的参数保存成fdd格式，便于以后的打开以及用于波形处理和仿真。

协议

公开软件的通信协议，分为：学习版和商业版。可以根据协议，将自己开发的硬件加入我们的软件环境。

更新日志

多功能虚拟信号分析仪 V3.7.6.2更新：

1、全新的绘图界面

2、将全部功能分离，使用不同进程执行

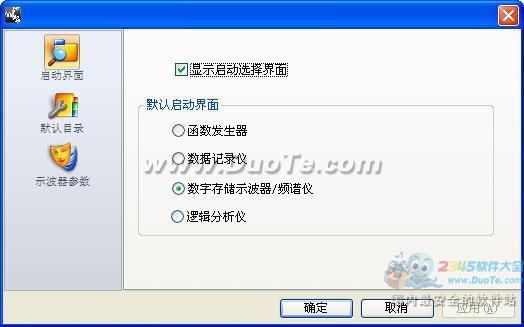

3、简化版、专业版合并在一个启动器里面

4、合成波形 计算频率 占空比

5、修复简化版 频谱测量bug

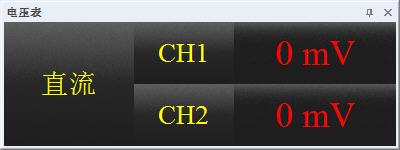

6、增加平均值，周期显示

7、修复rms显示bug

8、增加滚动条

9、修复逻辑分析仪缩放不准确

10、恢复串口捕获功能

11、修复 连续、单次触发，关闭波形，再次打开不显示波形bug

12、优化fft算法,修复dolph_chebyshev窗的bug

13、鼠标左键点击放大，右键点击缩小功能

14、修复MDSO单次触发错误
