光纤头端接头故障的主要因素

来源:网络时间:2011-01-04

  当然再优秀和快速的非打磨光纤头端接工艺,仍然会因为操作不当或材料受损问题造成接续不良。可能导致出现接续故障的因素大致包括:a.污染、b.光纤碎裂、c.光纤的不良切割或折断、d.预置打磨光纤与切割光纤接续缝隙过大、e.过偏的光纤切割角度。

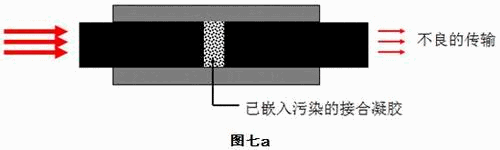

故障定位:a.污染(图七a)

光纤连接头出现污染可能的原因有:

◆ 使用了受到污染的切割工具(通过无水酒精擦拭工具表面)
◆ 切割完成后再次擦拭了光纤(绝对不要在切割后擦拭光纤)

◆ 将连接头或光纤置于带灰尘的表面

◆ 处于满是灰尘的环境

◆ 插入已折断的光纤,用力过度

需要注意的是如果污染一旦被带入到光纤接头内部,特别是和接合凝胶接触后,将很难再被清除出来,这也意味着光纤连接头的报废。

光纤

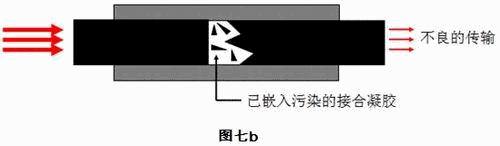

故障定位:b.光纤碎裂(图七b)

可能导致光纤碎裂的原因有:

插入用力过度产生的光纤碎片污染

插入已折断的光纤引起碎裂

嵌入的光纤碎片将引起光纤缝隙和光学故障,并且嵌入的光纤碎片是很难被清除出来的,这种情况下光纤接头将报废。

光纤

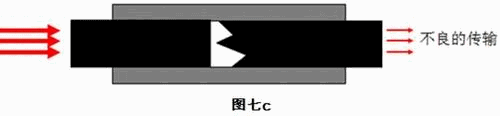

故障定位:c. 光纤的不良切割或折断(图七c)

造成光纤切割不良或折断的原因有:

钝的或有裂口的切割刀锋 – 不能正常切割光纤

切割工具上弯曲的标尺舌在光纤上施加了过度集中的弯力

光纤弯折过多或者弯曲半径过紧

在切割中没有用力或者用力不足

当没有碎片产生或没有受到污染的情况下,这种故障允许光纤连接头被重新切割接续一次。

光纤

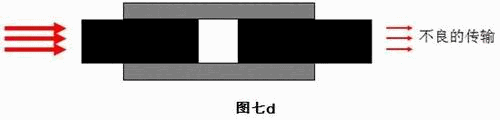

故障定位:d. 预置打磨光纤与切割光纤接续缝隙过大(图七d)

造成接续缝隙过大的原因有:

◆ 光纤切割长度太短

◆ 光纤未完全导入, 或在端接时被回拉

◆ 在室外光缆接合时,光纤被推回到了护套管中

过大的光纤缝隙只允许被纠正一次。

光纤


故障定位:e. 过偏的光纤切割角度(图七e)

在接续现场,切割角度过偏很难被觉察。引发切割角度过偏的因素有:

◆ 切割工具上的弯曲舌在光纤上施加过分集中的弯曲力

◆ 光纤弯折过大或者弯曲半径过紧

◆ 在切割中没有用力或者用力不足

光纤

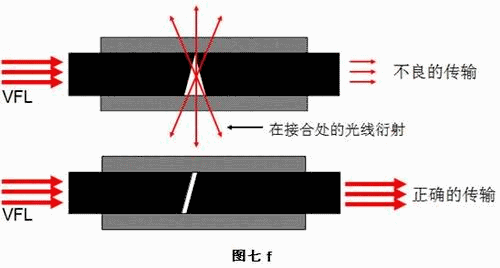

  一般光纤切割后,典型的切割角度为1-3度,即便使用更精密的切割刀,光纤切割后仍然有0.5-1度的偏角。出现偏角的情况可以通过使用可见红光源(VFL)输入,并且缓慢旋转被切割的光纤端面,在PROclick连接头的可视窗口内监视直到红光消失的方法来解决。如图七f。

光纤



  通过上面的介绍,不难看出非打磨光纤现场接续对于接续工艺和操作技术的敏感,非打磨现场端接技术的关键还是在于安装人员必须保持统一的切割和端接工艺,并且为使安装过程受控和避免返工,在接续中总是通过检测(如可视光源检测)以建立在端接过程中的信心,降低接续失败的风险。

  PROclick快速光纤连接头无论是在产品工艺、接续技术,还是在施工快速便捷、传输性能优良及稳定高效上都做到了完美的表现。PROclick适用于单模及万兆多模光纤网络,主干及水平光纤接续,同样适用于FTTX及数据中心交联连接,是目前市场上最佳的光纤现场端接技术之一,也是同时考虑高效便捷和控制成本的客户的最佳选择。相信PROclick非打磨快速现场光纤连接技术将会受到更多的关注和用户的青睐!
