“网路岗”网桥限速使用步骤

来源:网络时间:2011-04-13

  深圳德尔软件技术有限公司在2011年在网路岗里新增了网络带宽控制功能,新推出的网络带宽控制功能得到很多用户的支持。很多老客户都进行了版本的升级,体验网路岗新版本控制流量的功能,用户反映使用新版本可以有效的对局域网内的电脑进行限速了,效果不错。作为网路岗新增功能模块,网络带宽控制功能还在不断的完善更新之中,希望可以在广大用户的支持下不断完善创新,也希望广大用户在使用的过程中把发现的问题及时反馈给我们技术部,网路岗的强大和创新都离不开你们的支持。

  注:网路岗要想控制带宽流量限制局域网网速,必须是在非旁路环境下使用。

  非旁路环境主要有两类

  1.网路岗配置双网卡网桥模式。

  2.网路岗挂靠在代理服务器上进行带宽控制,网络限速,如ISA代理服务器、2003NAT代理服务器、Wingate、WinRoute等。

  这里主要介绍下网路岗配置双网卡网桥的三种方案:

网路岗双网卡网桥控限速

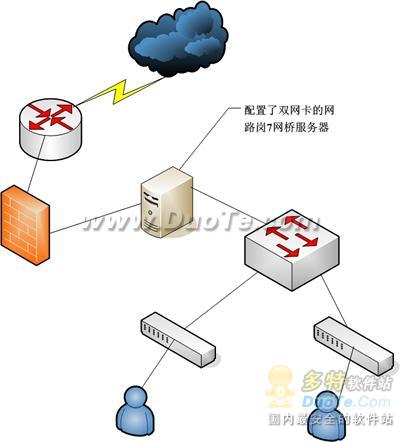

  图1.网路岗串联在主交换机和路由器之间进行网络桥配置,这种方式的桥可以控制核心交换机下的局域网内用户的网络带宽流量。

网路岗双网卡网桥控限速

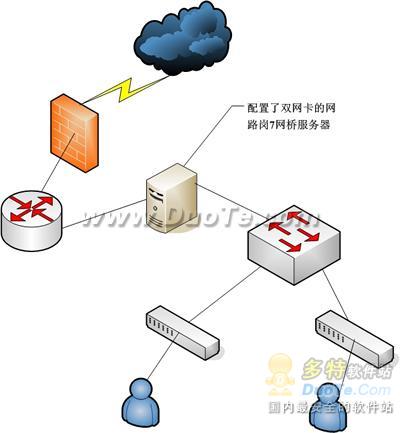

  图2.网路岗串联在防火墙和核心交换机之间进行网络桥配置,可以实现整个局域网内电脑的的网络限速。

网路岗双网卡网桥控限速

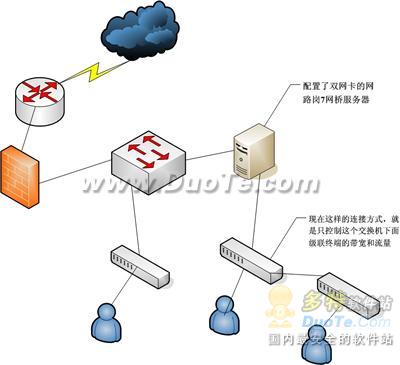

  图3.网路岗串联在主交换机和二级交换机之间进行网络桥配置,这样就是灵活的配置,只想监控/控制某一个部门或是某一个交换机下面用户带宽的话,就可以采用这种方式配置网桥。

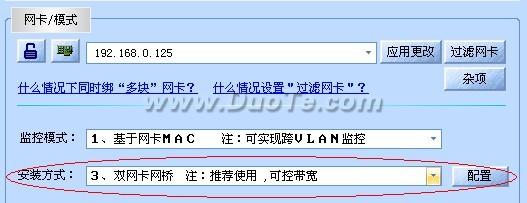

  网路岗双网卡网桥配置步骤:网路岗安装完成后,先选择3使用双网卡网桥模式,然后配置网桥

配置网路岗网桥

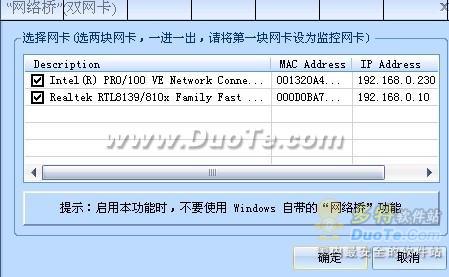

  选中两个网卡进行桥接,确定退出。

配置双网卡网桥

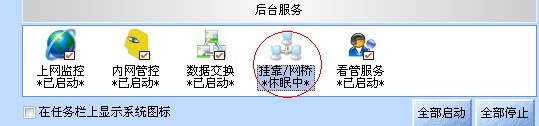

  这时双击网桥,安装网桥驱动,安装好桥驱动后,便可以右击启动网桥了。

安装网路岗网桥驱动

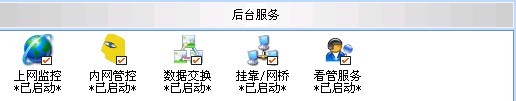

  右击启动网桥,就说明网桥配置成功了,下面的电脑就可以通过网桥上网了,也可以通过带宽控制规则来控制局域网电脑的带宽流量、进行局域网限速了。

安装网路岗网桥驱动

  打开网路岗,新建一条带宽控制规则,如下图限制的是电脑的总流量,可以把带宽控制规则应用给某一台电脑,也可以同时应用给某一个群组,某一个部门进行局域网限速

网络带宽控制

  如下图所示:还可以针对电脑分开限制其上行流量和下行流量,这样可以有效控制局域网内电脑的上行带宽和下行带宽,这样也可以起到很好的局域网限速效果。

网络带宽控制

  网路岗-带宽限速效果

  我们在这里用一台测试机进行下载测速,首先观察在不使用网路岗带宽控制规则时的下载速度,如图:测试一下用迅雷下载一部电影时的下载速度,看看下图中的迅雷下载速度如何

  第一张图是在网路岗里监控到该测试机的下载流量监控效果图,上行:44.92KB;下午401.53KB,公司用的是4M的带宽,下载速度还不错,不知道换成完整版的迅雷的话下载速度会不会更快。

网络流量控制

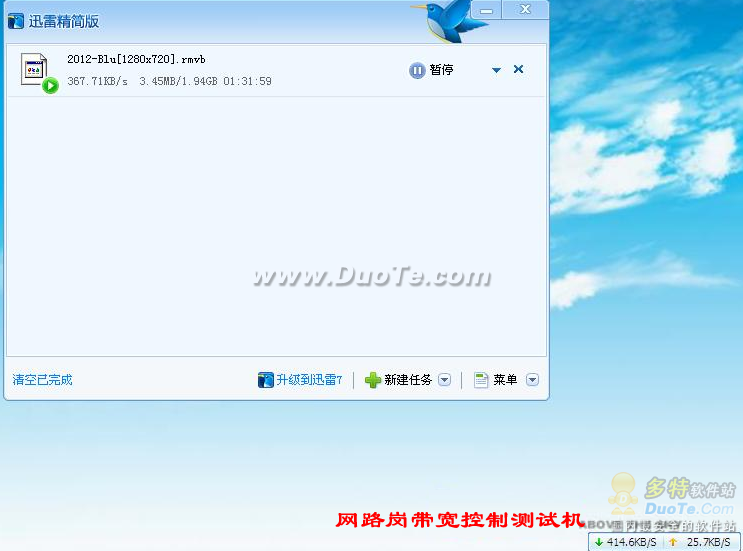

  第二张图是测试机上迅雷软件自身显示的的下载速度367.71KB/s和网路岗相关不大,因为网路岗监控统计到的流量是该机所有的对外流量,所以会比这个流量大一些。

带宽控制测试效果

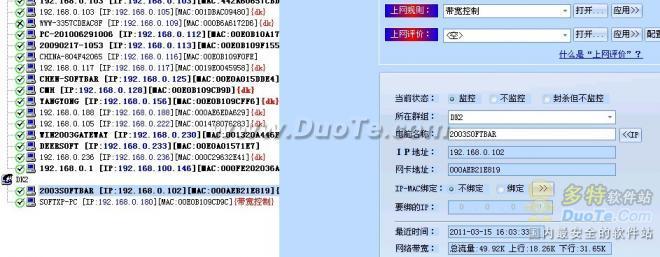

  第三张图是应用了网路岗带宽控制规则后的下载流量监控效果,如下图中显示的下载流量速度,总流量只有49KB左右了,说明网路岗的局域网限速起作用了。

网路岗流量限速效果

  通过该测试机测试后的结果果,可以看到网路岗带宽控制对局域网电脑限速的效果,没有使用网路岗进行局域网限速时,下载可以达到400K左右,下载的速度还是挺不错的。当我们把网路岗带宽限速规则应用测试机后,看到测试机的下载速度立即下降到了50K左右,说明带宽控制规则起作用了,可以对局域网电脑进行限速。在应用了带宽控制规则后,如果发现控制的电脑应用带宽控制规则后,电脑的带宽流量大小在规则所设定值的上下范围内有所波动,这都是正常的情况,如果您的公司想控制带宽,又不想花很多的钱购买硬件,那用网路岗网络带宽控制版本就可以DIY一台带宽控制+上网行为管理的硬件。这样就可以使用网路岗来有效的限制局域网电脑的网速了,不用再担心下面的员工看电影,用BT,开迅雷占了公司的网络带宽,影响公司正常网络办公需要,用网路岗限制速度让员工只使用很小的带宽正常办公就可以了,这样可以有效提高公司员工的办公效率,节约网络带宽成本。
