浩辰CAD教程燕秀模具之自定义词库

来源:网络时间:2012-02-20

  在CAD设计绘图中,绘图命令的使用至关重要,图纸主要部分绘制完成后,很多设计师常常容易忽略一个辅助要素——文字说明注释。文字说明注释可以增加图纸的规范性、表达性、可读性,在日后查阅或是图纸交流方面有着重要的意义。那么,具体到模具设计方面,我们应该如何添加文字说明注释呢?

  浩辰CAD燕秀模具2011是模具设计师使用的最广泛的模具软件之一,其提供了丰富的模具词库,包含了符号、数字、材料、模具专业术语等词组,而且支持文字样式的设置,支持对词库的自定义,方便我们对于图纸的说明注释。下面我们就以浩辰CAD燕秀模具2011为例,讲一下其词库的自定义方法。

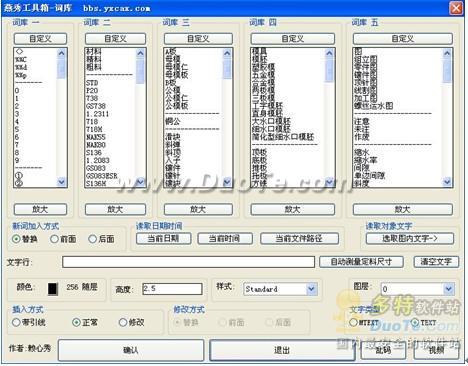

  首先,我们来看一下浩辰CAD燕秀模具2011的词库界面(如图1)。

浩辰CAD教程燕秀模具之自定义词库

图1

  词库中词语的添加很方便操作,选择相应词库下的词语后点击确认根据提示即可快速在图纸中添加词语,而且可以设置文字高度等参数。

  对词库的自定义相信是很多设计师关心的重点,我们看词库窗口自定义命令(如图2)。

浩辰CAD教程燕秀模具之自定义词库

图2

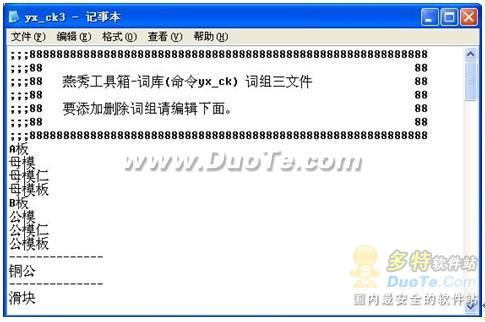

  点击相应词库下【自定义】按钮,系统会弹出相应词库下的自定义文档(如图3)。

浩辰CAD教程燕秀模具之自定义词库

图3

  在“yx_ck3”文档中,我们可以添加企业在图纸中常用的词语,保存文档并退出。然后关闭词库窗口,重新打开词库,即可在预览位置看到新添加的词组。

  这样我们就完成了这个简单的词库自定义过程,自定义之后的词库就可以很方便的应用到我们的说明注释中去,能有效减少我们的重复工作。
