诊断卡如何使用?诊断卡是什么

来源:网络时间:2012-03-13

  一、用户必读:

  ⑴.诊断卡也叫PCAnalyzer或POST(PowerOnSelfTest)卡,其工作原理是利用主板中BIOS内部自检程序的检测结果,通过代码一一显示出来,结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时,使用本卡更能体现其便利,使您事半功倍。BIOS在每次开机时,对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试,并分析系统配置,对已配置的基本I/O设置进行初始化,一切正常后,再引导操作系统。其显著特点是以是否出现光标为分界线,先对关键性部件进行测试。关键性部件发生故障强制机器转入停机,显示器无光标,则屏幕无任何反应。然后,对非关键性部件进行测试,如有故障机器也继续运行,同时显示器显示出错信息,当机器出现故障,尤其是出现关键性故障,屏幕上无显示时,将本卡插入扩弃槽内。根据卡上显示的代码,表示的故障原因和部位,就可清楚地知道故障所在。

  ⑵.注意分辨“故障代码”与“起始码;起始码是无意义的,只有故障代码才能准确指出故障所在。

  ⑶.故障代码含义速查表是按代码值从小到大排序,卡中出码顺序由主板BIOS确定。

  ⑷.未定义的代码表中未能列出。

  ⑸对于不同BIOS(常用的AMI、Award、Phoenix)同一代码所代表的意义不同,因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册,或从主板上的BIOS芯片上直接查看,也可以在启动的屏幕中直接看到。

  ⑹.有少数主板的PCI槽只有一部分代码出现,但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出,而PCI槽则有完整代码输出,故建议您在查看代码不成功时,将本双槽卡换到另一种插槽试一下。另外,同一块主板的不同PCI槽,有的槽有完整代码送出,如DELL810主板只有靠近CPU的一个PCI槽有完整代码显示,一直变化到“00”或“FF”,而其它PCI槽走到“38”后则不继续变化。

  ⑺.复位信号所需时间ISA与PCI不一定同步,故有可能ISA开始出代码,但PCI的复位灯还未熄,故PCI代码停在起始代码上。

  ⑻.由于主板品种和结构的多样性及BIOSPOST代码不断更新,令紧接在代码后面的查找故障部件和范围的准确性受到影响,故《代码含义速查表》中说明的故障部件和范围只能作为参考。

  ⑼.根据经验:两位代码的卡用在PⅡ300以下的主板中可信,而用在PⅡ300以上的板中会死机、不走码或出假码,故建议您购买PI0050A智能型四位代码诊断卡,该卡到目前为止,还没有收到过用户的不良反映。

  ⑽十六进制字符表:

诊断卡如何使用?诊断卡是什么

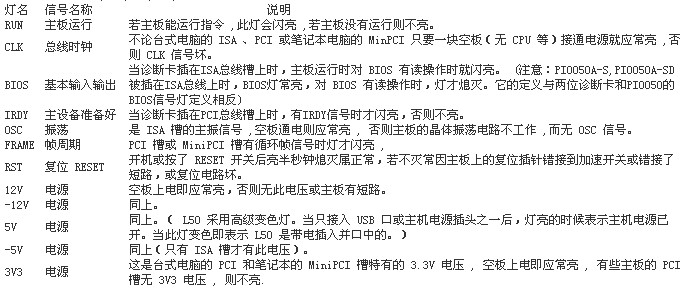

  ⑾指示灯功能速查表:

  PCI&ISA诊断卡信号灯说明:

  当插在PCI总线槽上时,电源指示灯组为:12V,-12V,3V3,5V;信号指示灯组为:IRDY,FRAME,CLK,RST,RUN当插在ISA总线槽上时,电源指示灯组为:12V,-12V,-5V,5V;信号

  指示灯组为:BIOS,OSC,CLK,RST,RUN。

诊断卡如何使用?诊断卡是什么

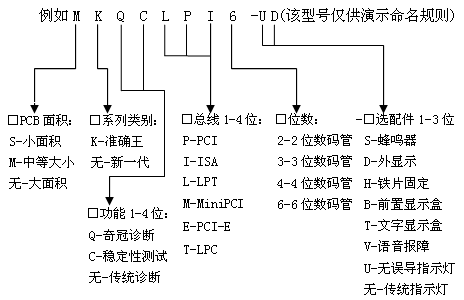

  二、中国奇冠系列诊断卡命名规则2009年12月修订

  中国奇冠系列诊断卡命名规则于2009年12月修订,适用于PCB为2009年12月后生产的产品。奇冠电子厂保留最终解释权。

诊断卡如何使用?诊断卡是什么

  三、智能型笔记本诊断卡M04A使用方法

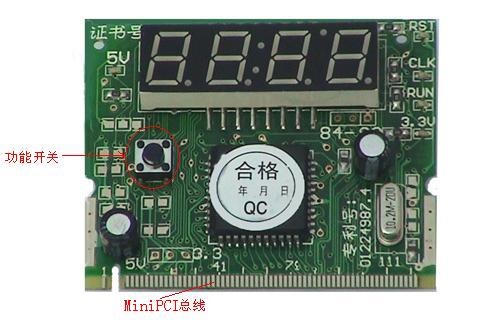

  ⑴智能型笔记本诊断卡M04A的安装,如图:

诊断卡如何使用?诊断卡是什么

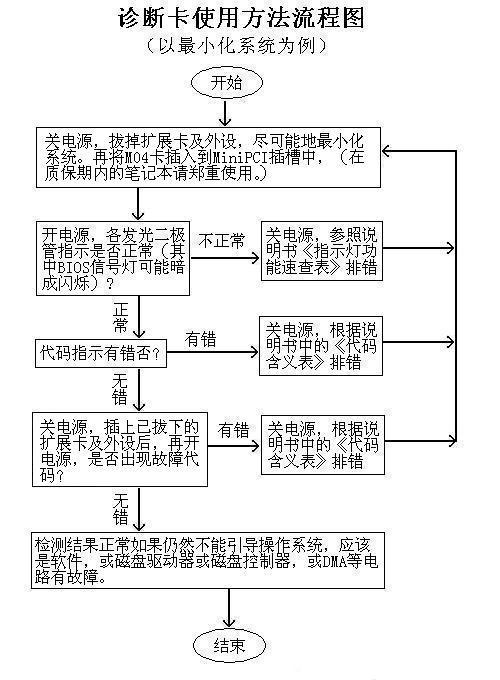

  ⑵智能型笔记本诊断卡M04A使用方法流程图:

诊断卡如何使用?诊断卡是什么

  ⑶智能型笔记本诊断卡M04A数码管显示定义:

  智能型笔记本诊断卡M04显示四位代码,前两位(即千位和百位)为被测计算机的检测故障代码;后两位(十位和个位)根据不同的操作,显示的代码意义不同。当故障检测时,十位和个位显示的是千百位上故障代码的前一码;当使用代码翻查功能时,十位和个位显示的是千百位上故障代码的个数记数(M04卡总共能记忆48个代码,记数的序数号为00至47)。

诊断卡如何使用?诊断卡是什么

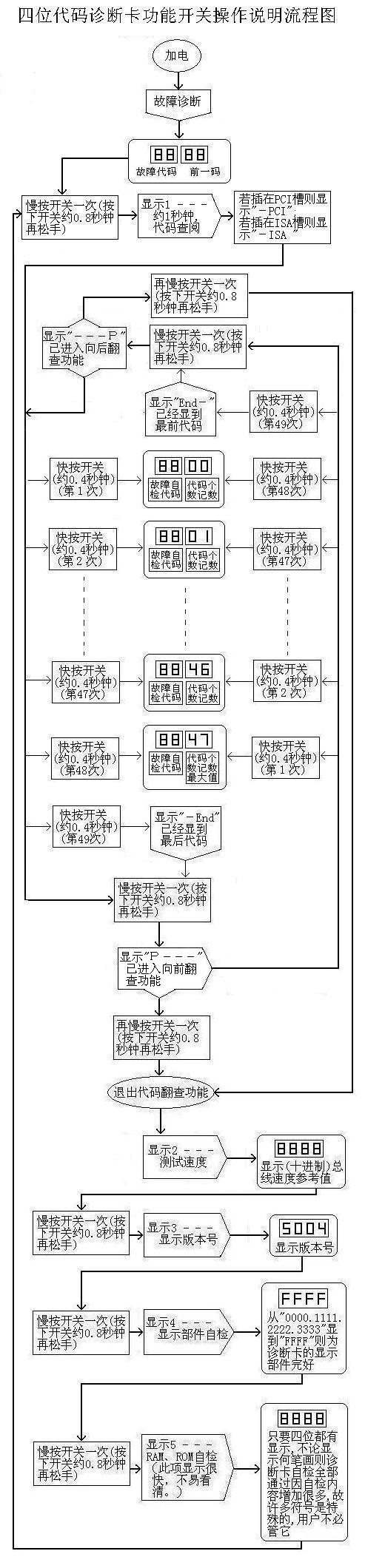

  ⑷智能型笔记本诊断卡M04A功能开关操作说明流程图:

诊断卡如何使用?诊断卡是什么

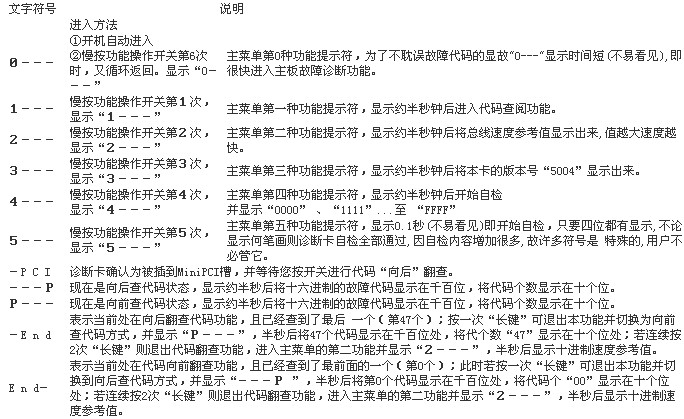

  ⑸智能型笔记本诊断卡M04A文字符号含义表:

诊断卡如何使用?诊断卡是什么

  笔记本电脑MiniPCI总线测速功能说明

  在一块新的笔记本电脑上,使用其功能,可以方便的测试笔记本电脑的MiniPCI总线速度,即测即知;使用其功能,可以在购买笔记本电脑时,起到参考作用;也可使用其功能,将总线速度快的笔记本电脑卖出好价钱。

  将智能型笔记本诊断卡插到笔记本电脑的MiniPCI插槽上,按功能操作开关2次,显示“2---”显示总线速度十进制参考值,值越大速度越快。

  四、智能型诊断卡PI0050A使用方法:

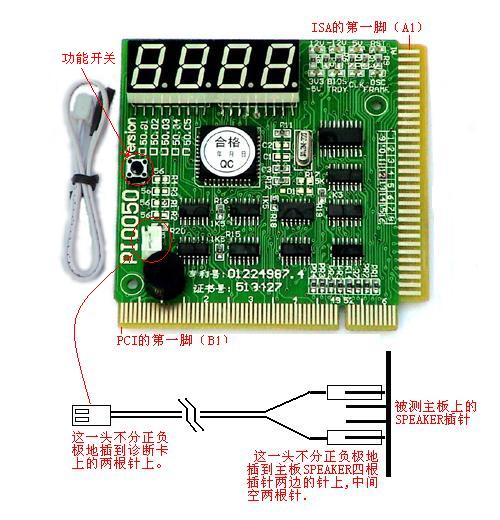

  ⑴智能型诊断卡PI0050A的安装,如图:

诊断卡如何使用?诊断卡是什么

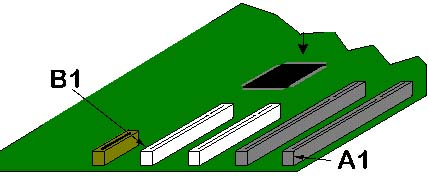

  主板上PCI槽的第一脚(B1)和ISA槽的第一脚在这里(A1)的位置如下图:

诊断卡如何使用?诊断卡是什么

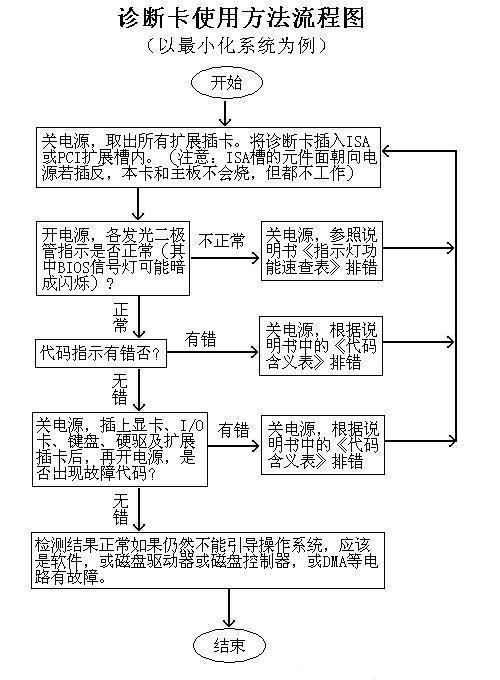

  ⑵智能型诊断卡PI0050A使用方法流程图:

诊断卡如何使用?诊断卡是什么


  ⑶智能型诊断卡PI0050A数码管显示定义:

  智能型诊断卡PI0050A显示四位代码,前两位(即千位和百位)为被测计算机的检测故障代码;后两位(十位和个位)根据不同的操作,显示的代码意义不同。当故障检测时,十位和个位显示

  的是千百位上故障代码的前一码;当使用代码翻查功能时,十位和个位显示的是千百位上故障代码的个数记数(PI0050卡总共能记忆48个代码,记数的序数号为00至47)。

诊断卡如何使用?诊断卡是什么

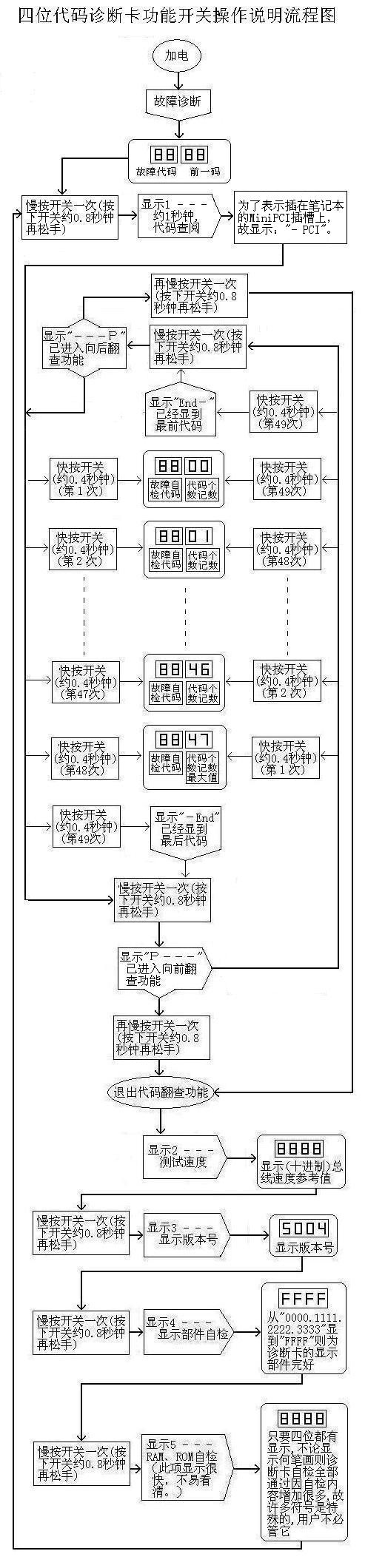

  ⑷智能型诊断卡PI0050A功能开关操作说明流程图:

诊断卡如何使用?诊断卡是什么

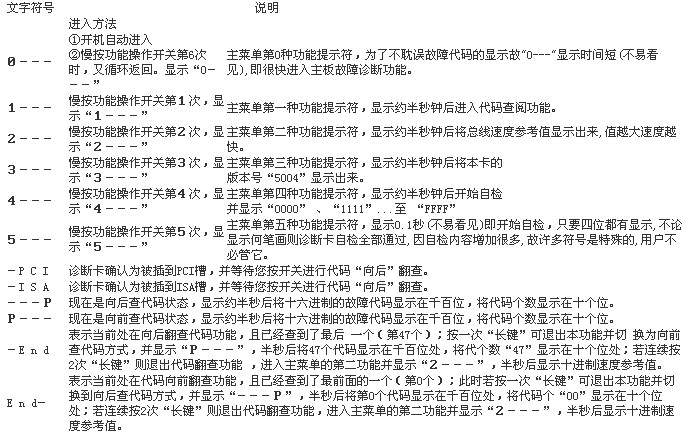

  ⑸智能型诊断卡PI0050A文字符号含义表:



诊断卡如何使用?诊断卡是什么

  主板PIC和ISA总线测速功能说明

  在一块新的主板上,使用其功能,可以方便的测试主板PCI和ISA总线速度,即测即知;使用其功能,可以在购买主板时,起到参考作用;也可使用其功能,将总线速度快的主板买出好价钱。将智能型诊断卡PI0050A插到主板ISA或PCI插槽上,按功能操作开关2次,显示“2---”显示总线速度十进制参考值,值越大速度越快。

  注意:

  当PI0050A-S和PI0050A-SD插在ISA总线槽上时,BIOS信号灯亮

  表示此刻主板运行时对BIOS无读操作。灭表示此刻主板运行时对BIOS有读操作(同两位代码诊断卡和PI0050相反,说明书上BIOS信号灯的定义是按照两位代码诊断卡和PI0050系列说明的。)。闪亮表示主板运行时对BIOS无操作的时间很短,有时由于时间太短,人眼根本无法觉察BIOS信号灯闪亮过;同样,有时主板运行时对BIOS有读操作的时间很短,由于时间太短,人眼根本无法觉察到BIOS信号熄灭过。当诊断卡插在PCI总线槽上时,FRAME信号灯亮表示此刻PCI总线槽有循环帧信号,灭表示此刻无循环帧信号。闪亮表示信号持续的时间很短,有时由于时间太短,人眼根本无法觉察到FRAME信号灯闪亮过;同样,有时由于中途没有信号且时间很短,人眼根本无法觉察到FRAME信号灯熄灭过。

  五、智能型并口诊断卡L50使用方法:

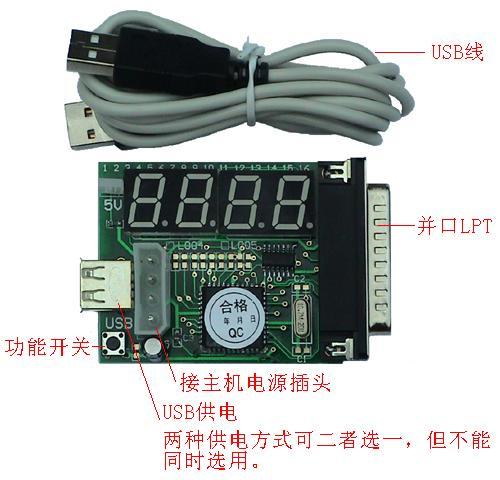

  ⑴智能型并口诊断卡L50的安装,如图:

诊断卡如何使用?诊断卡是什么

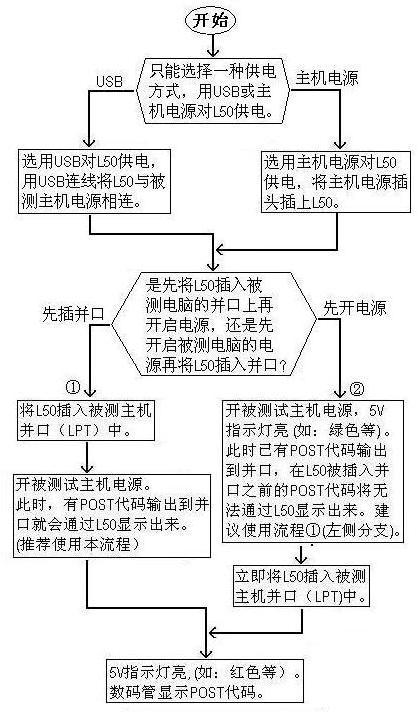

  ⑵智能型并口诊断卡L50使用方法流程图:

诊断卡如何使用?诊断卡是什么


  ⑶L50的5V指示灯说明:

诊断卡如何使用?诊断卡是什么

  ⑷智能型并口诊断卡L50数码管显示定义:

  智能型并口诊断卡L50显示四位代码,前两位(即千位和百位)为被测计算机的检测故障代码;后两位(十位和个位)根据不同的操作,显示的代码意义不同。当故障检测时,十位和个位显示的是千百位上故障代码的前一码;当使用代码翻查功能时,十位和个位显示的是千百位上故障代码的个数记数(PI0050卡总共能记忆48个代码,记数的序数号为00至47)。

诊断卡如何使用?诊断卡是什么

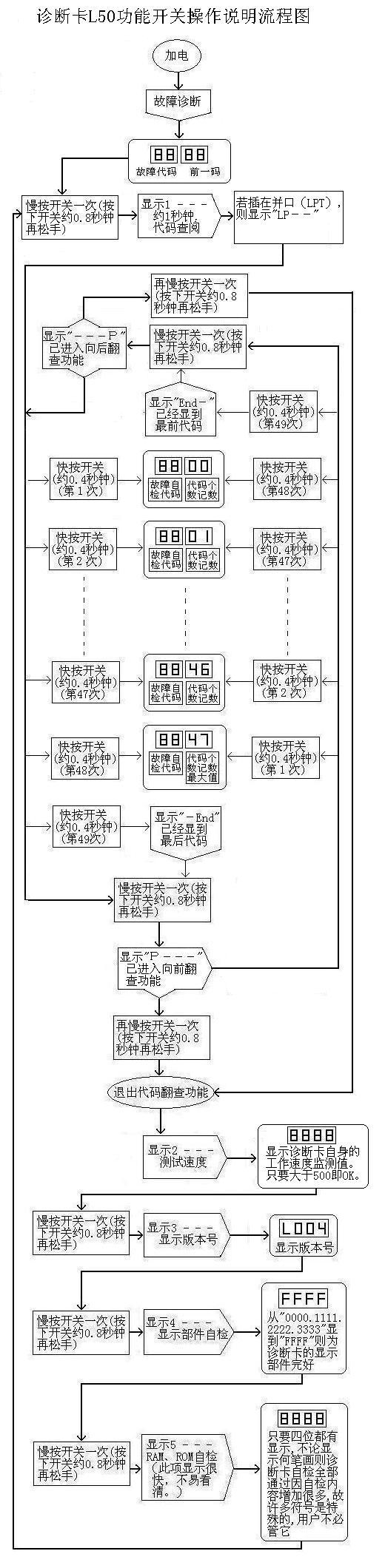

  ⑸智能型并口诊断卡L50功能开关操作说明流程图:

诊断卡如何使用?诊断卡是什么

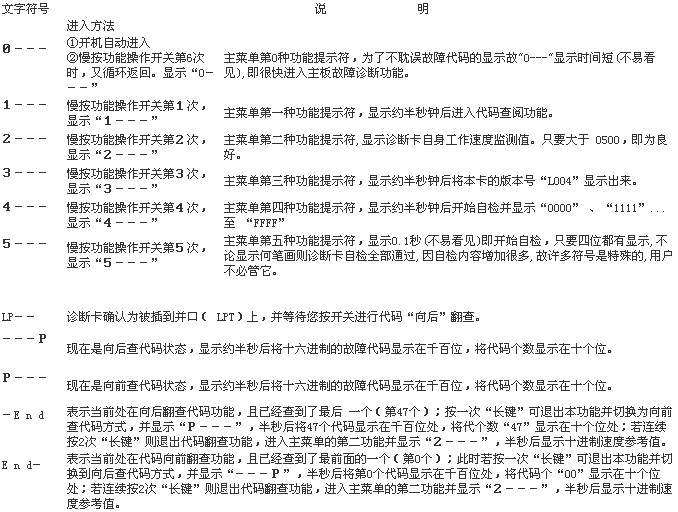

  ⑹智能型并口诊断卡L50文字符号含义表

诊断卡如何使用?诊断卡是什么
