Authorware入门教程之课件中图片拖动与放大

来源:网络时间:2011-05-10

  在制作课件时,为达到更好的交互效果,常需要自由控制对象,如图片的组合、仪器的连接等。本文介绍在Authorware中如何实现图片的拖动和放大。



  程序实现目的
动态引入图片、在指定的区域内移动图片、放大显示图片。

  制作步骤
  1.打开Authorware,新建一个文件,依次选择“Modify-File-Preoperties”,将弹出对话框,“Size”项选择“Variable”,“Options”项只选择“Center on Screen”,其他选项保留默认值。

  2.构建程序流程如图1。

Authorware入门教程之课件中图片拖动与放大
图1 程序流程图

  3.打开“初始化”计算图标,在其中输入:ResizeWindow(380,280) pic:=FileLocation^"1.jpg"
--要显示的图片,注意图片位置和名称large:=0--确定放大图片的显示与否

  4.打开显示图标“拖动对象”和“放大”的附加计算图标,内容相同:Movable:=1

  5.在“退出”计算图标中输入:Quit()

  6.打开条件交互项“RightMouseDown=TRUE”,在其中输入:
if large=1 then



  EraseIcon(@"放大")

  large:=0

  else

  large:=1

  DisplayIcon(@"放大")

  end if

  7.双击显示图标“拖动对象”,选择“File-Import”,在打开的对话框中选上“Link To File”复选项,随意挑选一个图片,单击(Import)按钮关闭对话框,调节好图片大小。

  双击刚才输入的图片,选择弹出对话框中的“Image”选项卡,在“File”项中输入“=pic”后关闭对话框。

  接下来的设置非常重要,依次选择“Modify-Icon-Preoperties”,在对话框中单击“Layout”,进行如下设置(如图2):“Positioning”和“Movable”项中都选择“In Area”,然后单击(Base)按钮(注意是按钮而不是右边的数字区域),将图片移动到左上方合适位置,再单击(End)按钮,将图片移动至右下方合适位置,此时界面中会出现一个黑色矩形,最后再单击(Initialize)按钮,将图片移动到适当位置,这是图片开始出现之处(如有多个图片也可自己输入数字来精确定位)。

Authorware入门教程之课件中图片拖动与放大

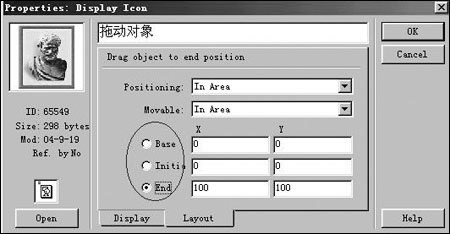

图2 “拖动对象”设置

  8.显示图标“放大”的设置同上相似,所不同的是图片要大一些,在“Positioning”和“Movable”项中都选择“On Screen”(见图3)。



Authorware入门教程之课件中图片拖动与放大

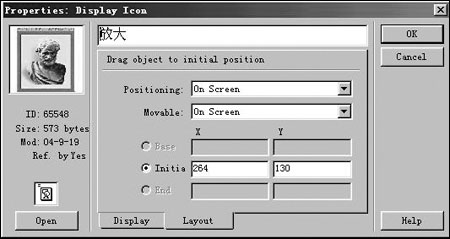

图3 “放大”设置

  9.现在打包后运行一下:左键按住图片可在规定的区域内自由移动,当单击右键为奇数次时将显示放大后的图片,为偶数次时则隐藏之。
