很有效果!CAD怎样将三维图变成线框图

来源:网络时间:2017-10-09

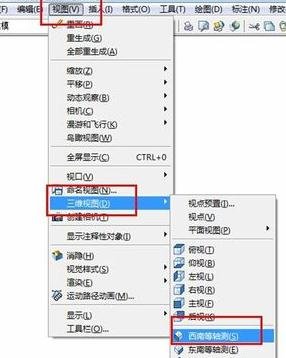

  首先打开CAD,点击视图→三维视图→西南等轴测

很有效果!CAD怎样将三维图变成线框图

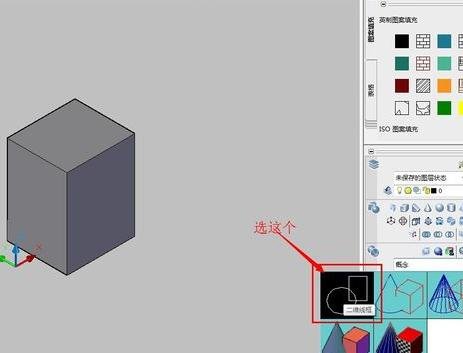

  然后画一个三维实体图形,将视觉样式切换到二维线框模式下

很有效果!CAD怎样将三维图变成线框图

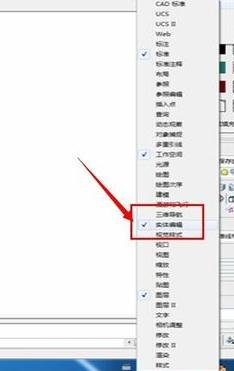

  在CAD界面上方空白出点击右键,在实体编辑前打勾

很有效果!CAD怎样将三维图变成线框图

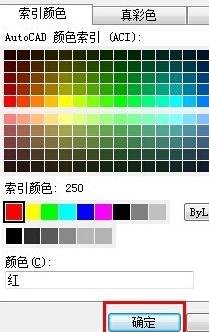

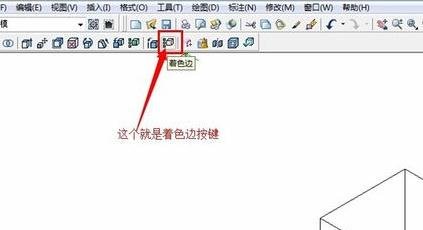

  选择着色边,选择要进行着色的边,空格,选择颜色,点击确定,按退出,按退出即完成。

很有效果!CAD怎样将三维图变成线框图
很有效果!CAD怎样将三维图变成线框图

  当然,同时选择多条边也可以进行着色。

很有效果!CAD怎样将三维图变成线框图

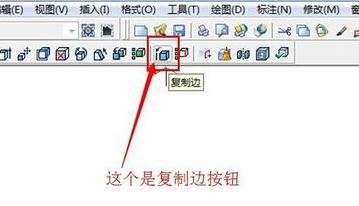

  接下来是边的复制,如图所示是复制边按钮

很有效果!CAD怎样将三维图变成线框图

  点击复制边,点选要复制的边,按空格,然后选择移动的基点

很有效果!CAD怎样将三维图变成线框图

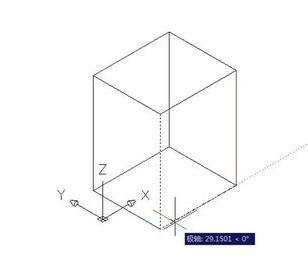

  然后选择要移动的位置,点击左键即可,最后按ESC键退出。
