cad两张图纸合并到一起怎么做?

来源:网络时间:2017-10-27

  本文带来了CAD怎么把两份图纸拼接成一张图纸教程,CAD中有个命令就是有一个对齐命令【AL】,通过这个命令,就可以把两个图纸拼成一张图啦,来看看下面的实例操作吧。

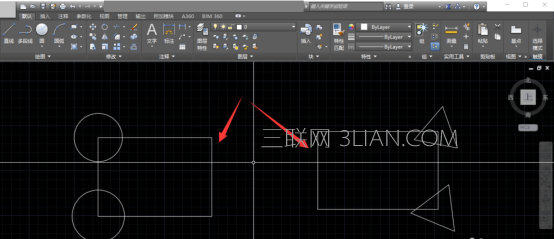

  1.我们可以看到下图的素材文件,两个分开的图形。

cad两张图纸合并到一起怎么做?

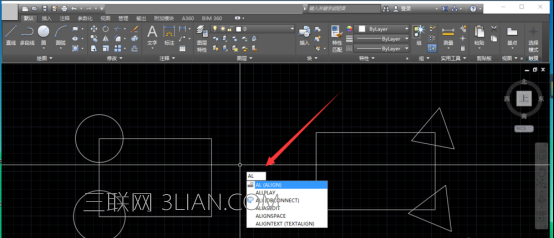

  2.我们在命令行中输入对齐命令【AL】,再回车。

cad两张图纸合并到一起怎么做?

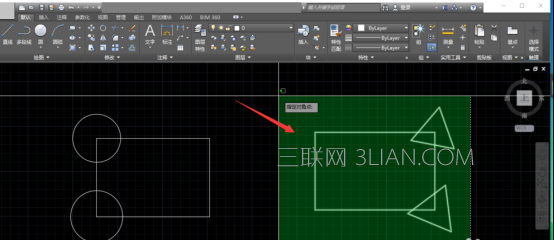

  3.我们全选我们需要合并的对象之后回车。

cad两张图纸合并到一起怎么做?

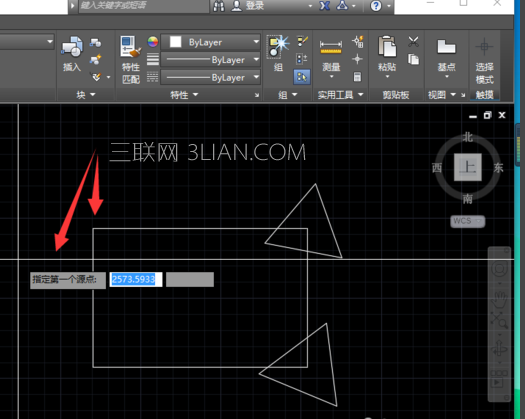

  4.我们就指定第一个源点,即为我们的起点。

cad两张图纸合并到一起怎么做?

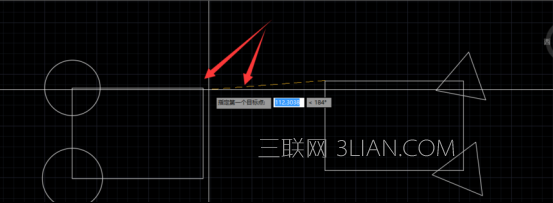

  5.我们就指定第二哥目标点,即为我们的终点。

cad两张图纸合并到一起怎么做?

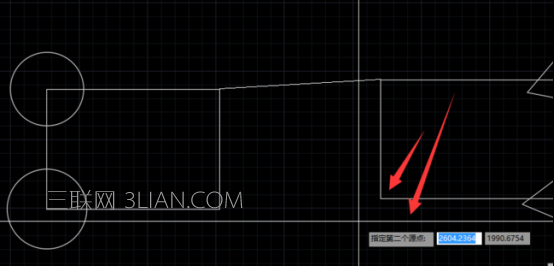

  6.我们指定第二个源点,

cad两张图纸合并到一起怎么做?

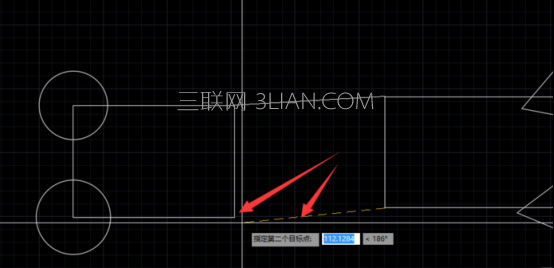

  7.第二个目标点,

cad两张图纸合并到一起怎么做?

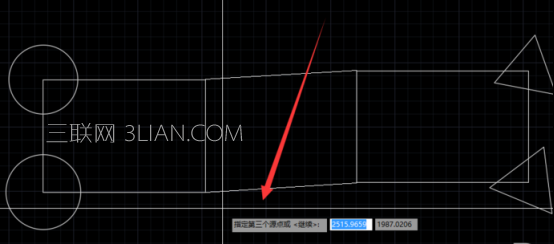

  8.然后我们就回车,

cad两张图纸合并到一起怎么做?

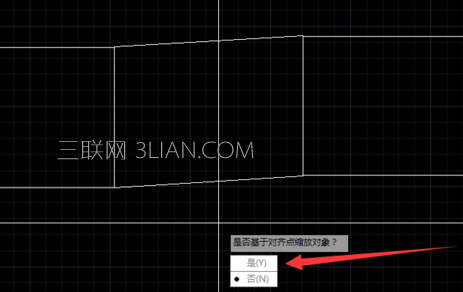

  9.然后我们输入【Y】,确定基于对齐对缩放我们的对象。

cad两张图纸合并到一起怎么做?

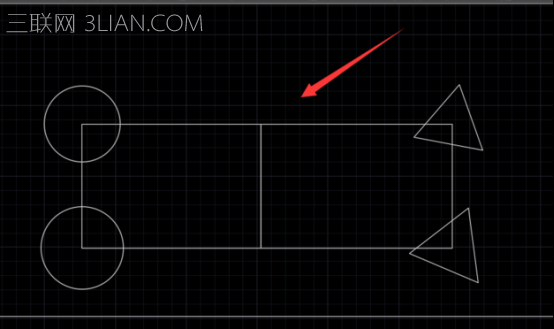

  10.我们就可以看到完成后的图形啦,成功的合并在一起了。

cad两张图纸合并到一起怎么做?

  以上就是CAD怎么把两份图纸拼接成一张图纸的全部,你学会了么?
