CAD2000-CAD2004中的两个技巧

来源:网络时间:2011-04-27

  本人在平时的工作中,经常用到AutoCAD,平时善于总结和钻研。现向大家提供两个实用的命令或方法与大家共享。

1.dimpost

类型:字符串

保存位置:图形

初始值:""

指定标注测量值的文字前缀或后缀(或者两者都指定)。例如,要为测量单位“毫米”设置后缀,可将 DIMPOST 设置为“mm”。19.2 个单位的距离会显示为 19.2mm。

如果打开了公差,后缀也将应用到公差和主标注中。

用于<>指示文字相对于标注值的位置。例如,输入 <>mm 可将 5.0 毫米的半径标注显示为“5.0mm”。如果输入 mm <>,标注将显示为“mm 5.0”。角度标注中也可使用<>机制。

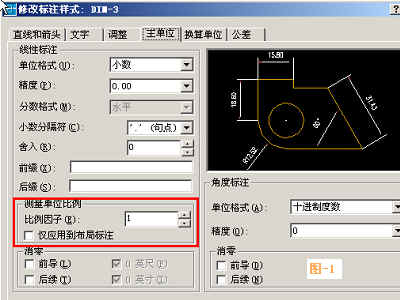

2.CAD2000-2004标注中,将主单位中测量单位比例比例因子进行修改,可比例修改标注文字。(图-1)

或者点击这里用新窗口浏览图片,查看清晰效果">
图-1

比例因子为1,标注如下: (图-2)

或者点击这里用新窗口浏览图片,查看清晰效果">
图-2

比例因子为100,标注如下:(图-3)

或者点击这里用新窗口浏览图片,查看清晰效果">
图-3

这两个命令或方法大家虽然不常用,但如果真正熟练应用到工作中,确也可提高工作效率。
