  AutoCAD尺寸标注设置技巧

  一、创建与设置尺寸标注样式

  1、尺寸标注样式

  尺寸标注四要素:尺寸界线、尺寸线、尺寸起止符号(箭头)、尺寸数字

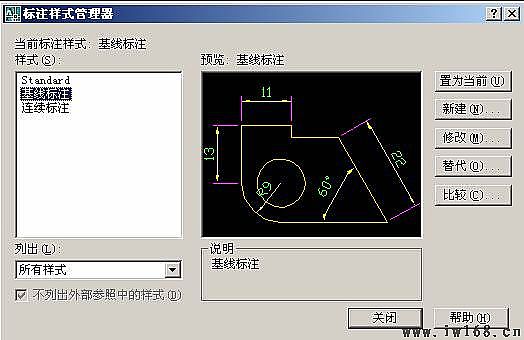

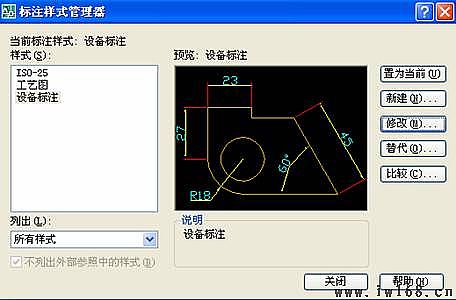

  2、标注样式管理器

AutoCAD尺寸标注设置技巧

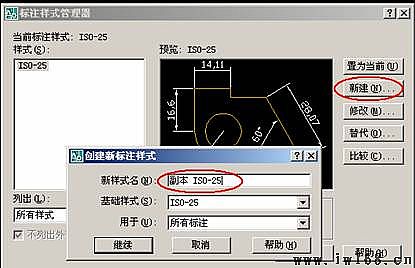

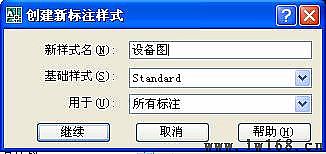

  (1)新建尺寸标注样式

AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧

  选“继续”:

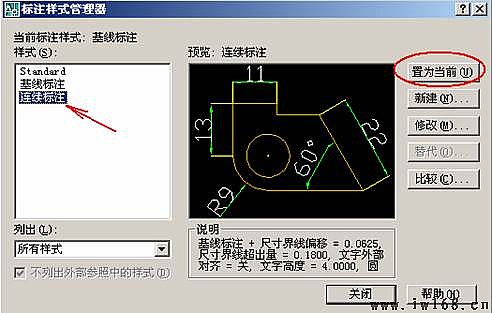

  (2)将某标注样式“置为当前”

AutoCAD尺寸标注设置技巧

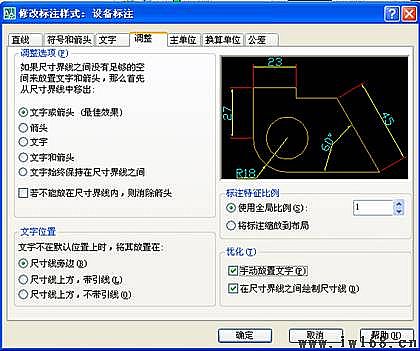

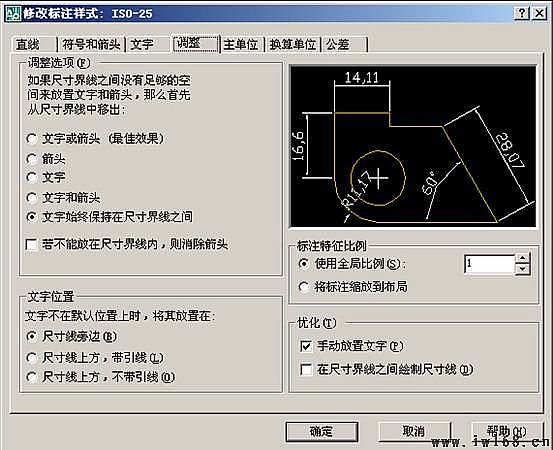

  (3)设置尺寸标注样式

AutoCAD尺寸标注设置技巧

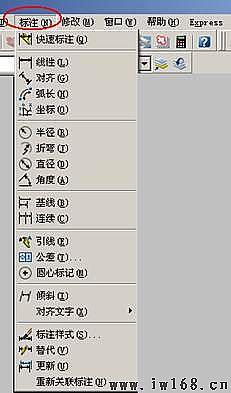

  二、标注尺寸的方法

AutoCAD尺寸标注设置技巧

  1、“线性”标注和“对齐”标注命令

  【例1】给图形标注尺寸

AutoCAD尺寸标注设置技巧

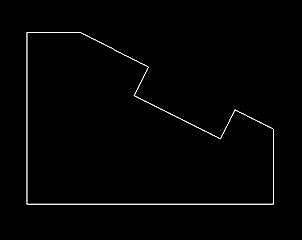

  未标注前:

AutoCAD尺寸标注设置技巧

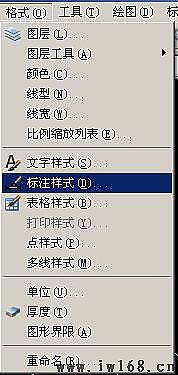

  步骤:(1),打开“格式”—>“标注样式”à“标注样式管理器”

AutoCAD尺寸标注设置技巧

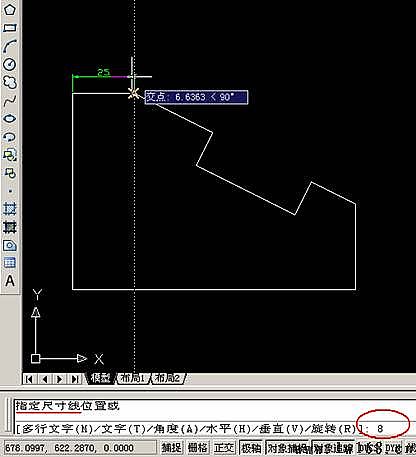

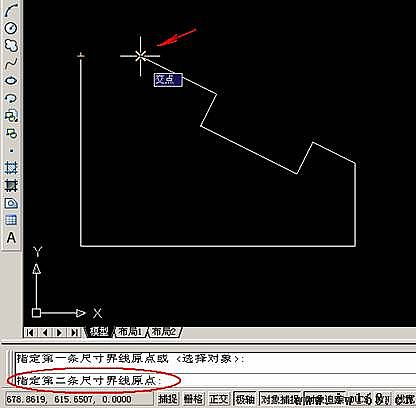

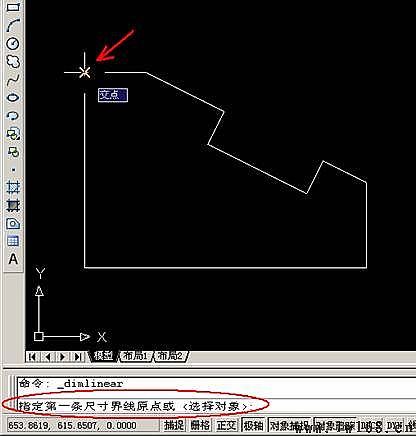

  (2), 启用“线性”标注命令,用鼠标单击“轮廓线”的两个端点,

AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧

  然后,输入控制距离:8,再按Enter。

AutoCAD尺寸标注设置技巧

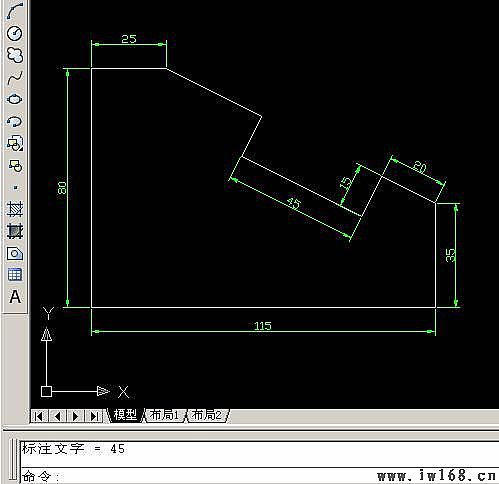

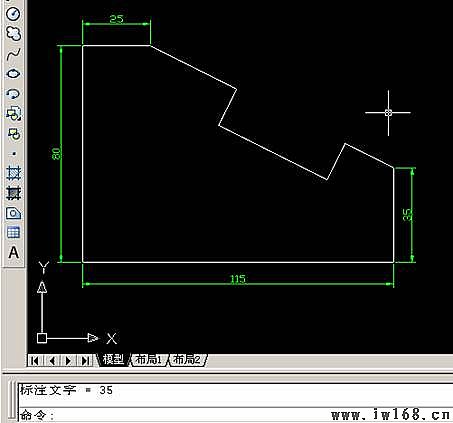

  (3)重复“线性”标注命令,完成全部水平和垂直尺寸标注

AutoCAD尺寸标注设置技巧

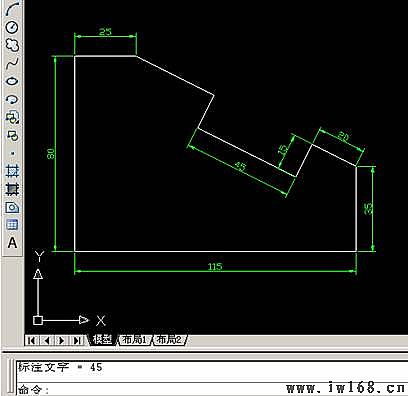

  (4). 用“对齐”标注命令,完成倾斜直线尺寸标注

AutoCAD尺寸标注设置技巧

  2、连续标注和基线标注

  【例2】

  在标注样式管理器中,新建两个标注样式:

  (1)连续标注

  (2)基线标注

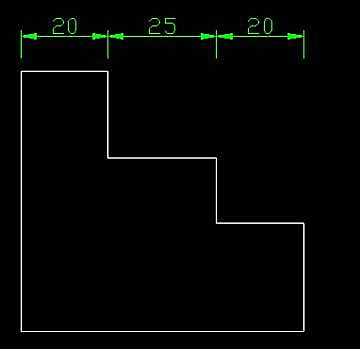

  将“连续标注”置为当前,标注如下。

AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧

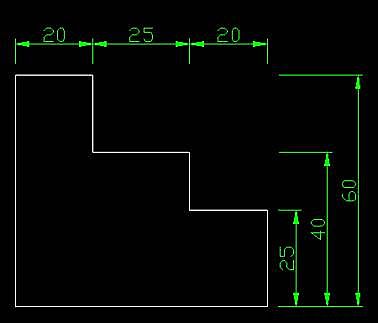

  将“基线标注”置为当前,标注如下:

AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧

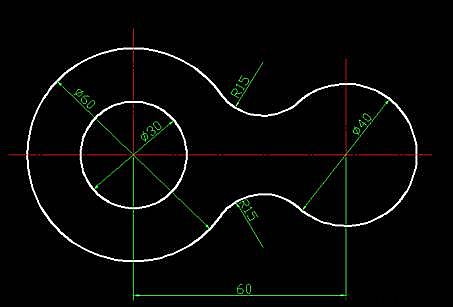

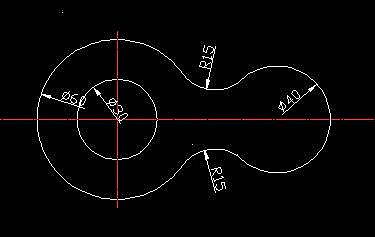

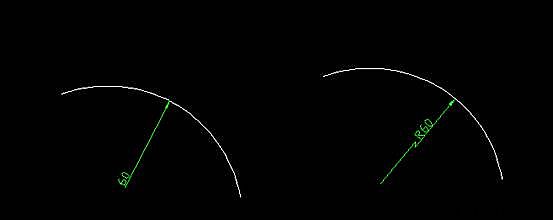

  3、 半径、折弯和直径标注

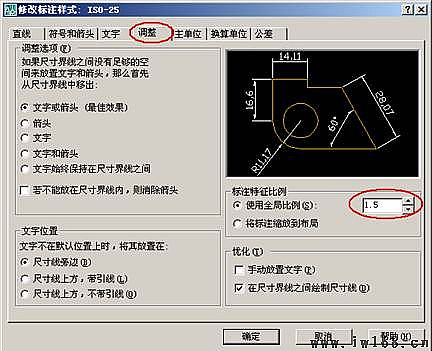

  先在“格式”—“标注样式”中修改标注样式

AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧

  修改:

AutoCAD尺寸标注设置技巧

  在标注样式管理器中,新建“直径标注”

AutoCAD尺寸标注设置技巧

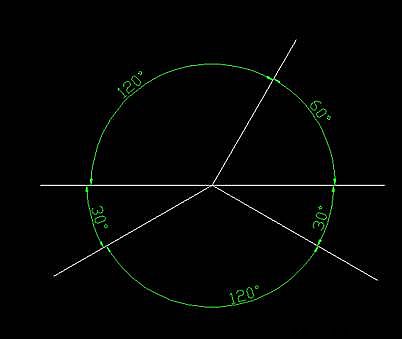

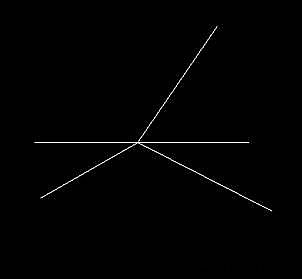

  4、角度标注

AutoCAD尺寸标注设置技巧
AutoCAD尺寸标注设置技巧
