AutoCAD造型实例:一字形螺丝刀头

时间:2012-02-01 关注公众号 来源:网络

  螺丝刀头分“一”字形和“十”字形,今天我们介绍“一”字形螺丝刀头的画法。

<aAutoCAD造型实例:一字形螺丝刀头 src="https://img2.runjiapp.com/duoteimg/zixunImg/local/2011/04/27/13038942521566.jpg">

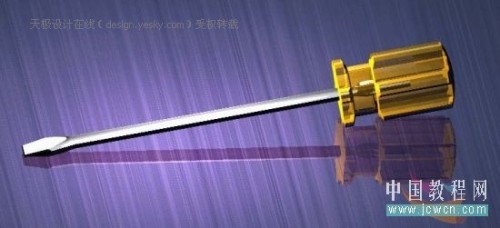

完成效果

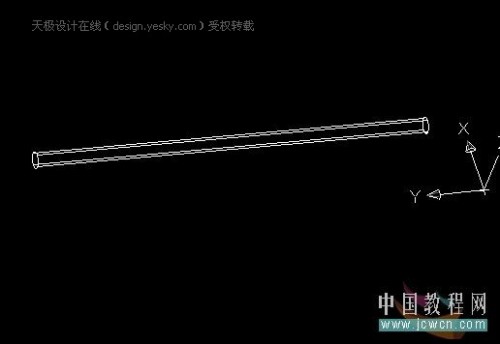

  1、CAD中画一个直径6长200的圆柱体。

AutoCAD造型实例:一字形螺丝刀头

图1

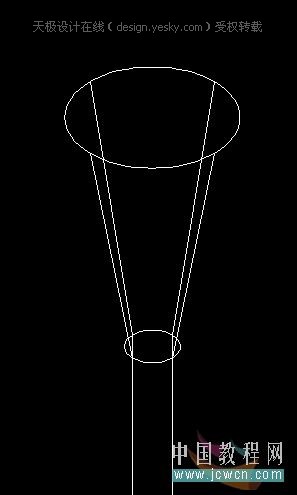

  2、端面拉伸30、倾斜角度-12。

AutoCAD造型实例:一字形螺丝刀头

图2

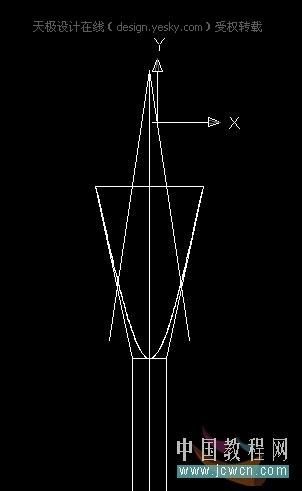

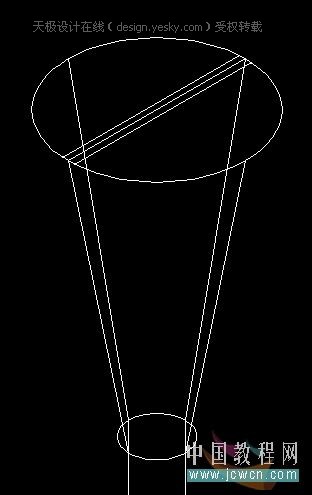

  3、大圆面画中心线,向两边偏移0.5。

AutoCAD造型实例:一字形螺丝刀头

图3

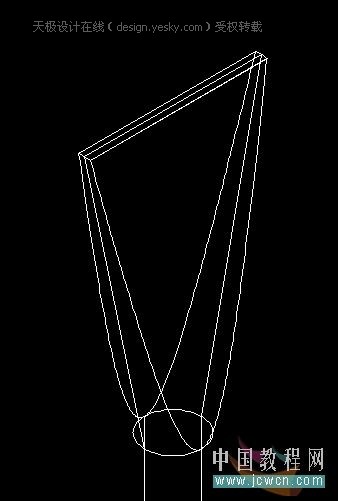

  4、三点剖切。

AutoCAD造型实例:一字形螺丝刀头

图4

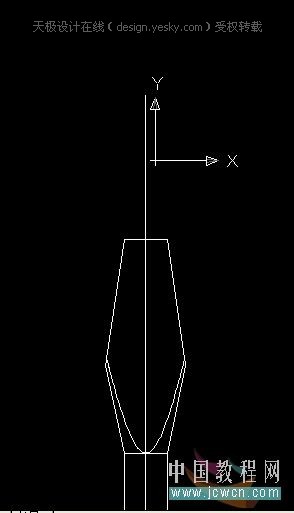

  5、画出需要的线。

AutoCAD造型实例:一字形螺丝刀头

图5

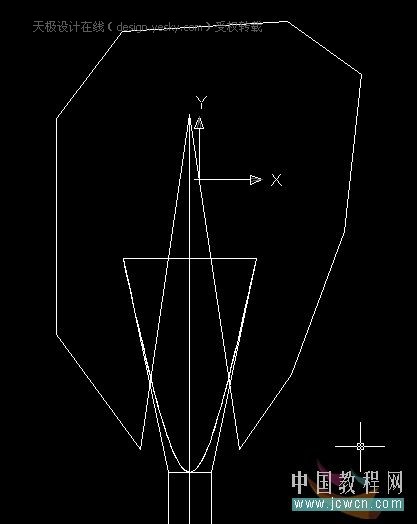

  6、连成一个闭合环——面域——拉伸成体。

AutoCAD造型实例:一字形螺丝刀头

图6

  7、差集。

AutoCAD造型实例:一字形螺丝刀头

图7

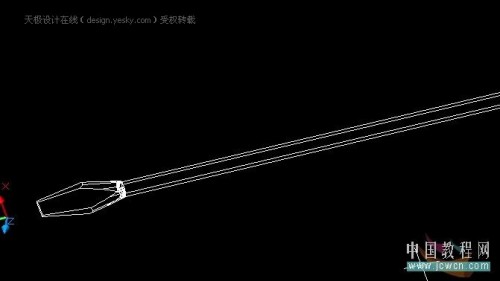

  8、最后倒一下圆角就完成了。

AutoCAD造型实例:一字形螺丝刀头

图8

AutoCAD造型实例:一字形螺丝刀头

图9
