AutoCAD三维造型:弹簧的简单画法

来源:网络时间:2012-02-01

  一、在俯视图画圆1/2圆,如图1。

<aAutoCAD三维造型:弹簧的简单画法 src="https://img4.duote.com/duoteimg/zixunImg/local/2011/04/27/13038944665273.jpg">

图1

  二、将视图点为主视图将半圆旋转6度(这个度数可根据要求自定),然后以一个端点为基点水平镜像,再换到俯视图选中一个半圆镜像,再换到轴测图删除多余的一个半圆。如图2。

AutoCAD三维造型:弹簧的简单画法

图2

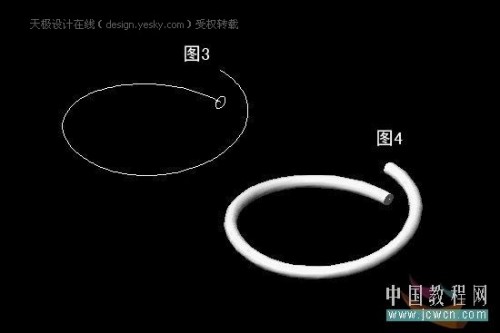

  三、将视图点为主视图在一个端点上画圆(尺寸大小自定),画好后如图3。

AutoCAD三维造型:弹簧的简单画法

图3

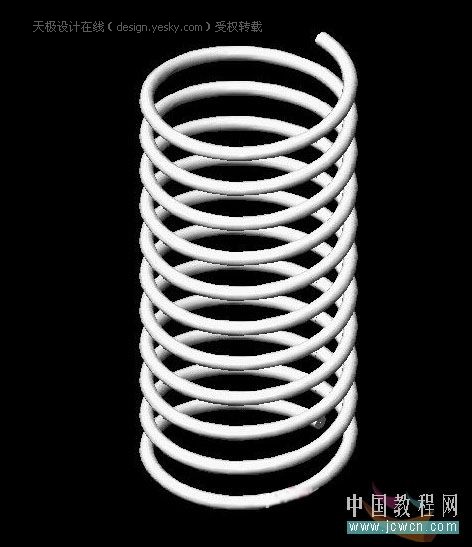

  四、现在沿路径拉伸小圆,再拉伸面,直至完成如图4

AutoCAD三维造型:弹簧的简单画法

图4

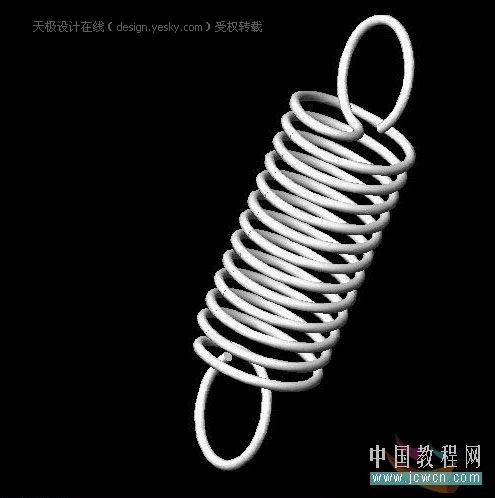

  五、然后再阵列,数量自定。
