AutoCAD渲染教程:半透明器皿的贴图技巧

来源:网络时间:2012-02-01

  对于半透明器皿,无论纹理贴图还是其它方式的贴图,宜以半透明渲染为佳。因为贴图往往要折射或透视到另一面,使图案重叠而难看,所以以“半透明”渲染为佳。下面贴几幅玻璃杯的效果图可以说明。

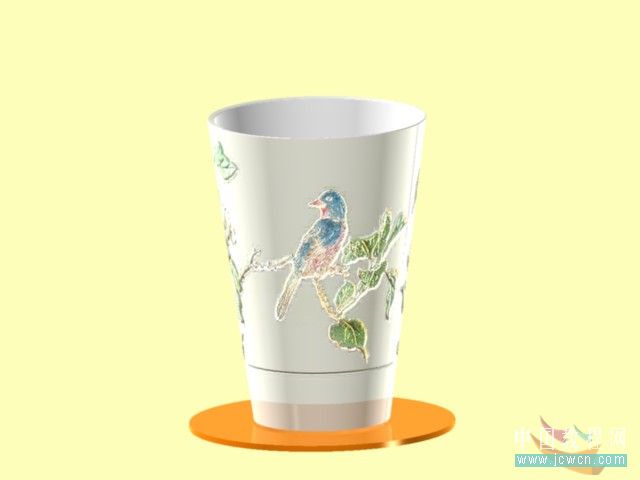

  1、玻璃杯如要在杯外层纹理贴图,其杯里面宜为半透明材质,才能使图案清晰并不会出现案重叠乱图现象,下图1就是这样作的。

<aAutoCAD src="https://img5.duote.com/duoteimg/zixunImg/local/2011/04/28/1303968364486.jpeg" twffan="done">

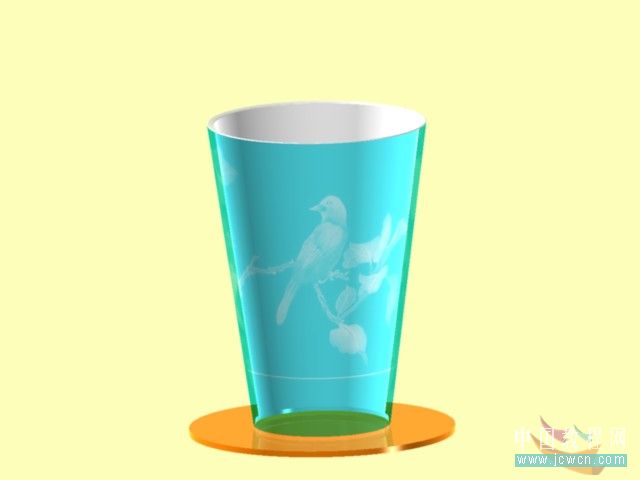

  2、玻璃杯的凹凸贴图,其杯里面也宜为半透明材质,而反光度与折射值宜高。当既在纹理贴图附给彩色图片,又在凹凸贴图中附同样的图片,其渲染的凹凸贴图的效果就有彩色效果(如图2所示)。如果不在纹理贴图中附给图片,那么凹凸贴图的图案颜色就与所附材质颜色相同(这种效果的渲染图在此从略)。

AutoCAD

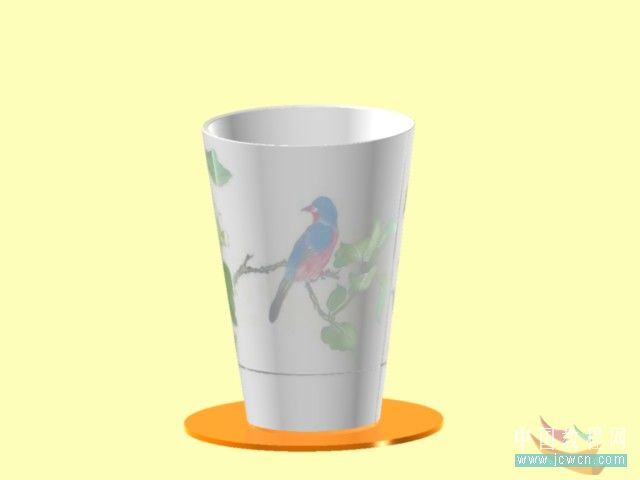

  3、玻璃杯的不透明贴图:其反光度和折射值,直接影响渲染面颜色的变化,而不透明度则影响最大。图3的反光度为65,折射1.182,不透明为100渲染的。

AutoCAD渲染教程:半透明器皿的贴图技巧

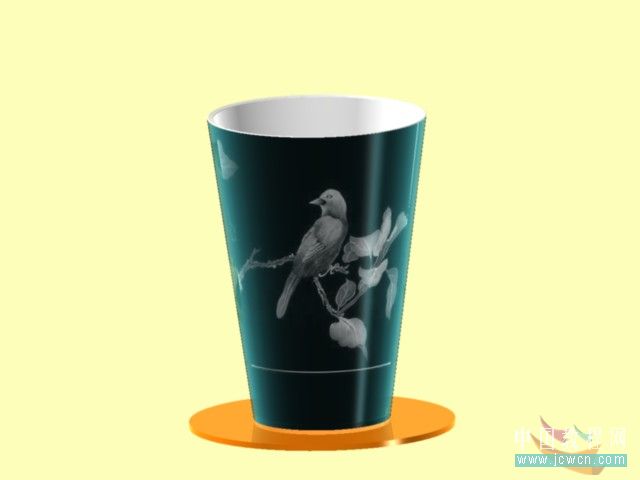

  而图4的反光度、折射值相同但是不透明为0,颜色就变深了。

AutoCAD

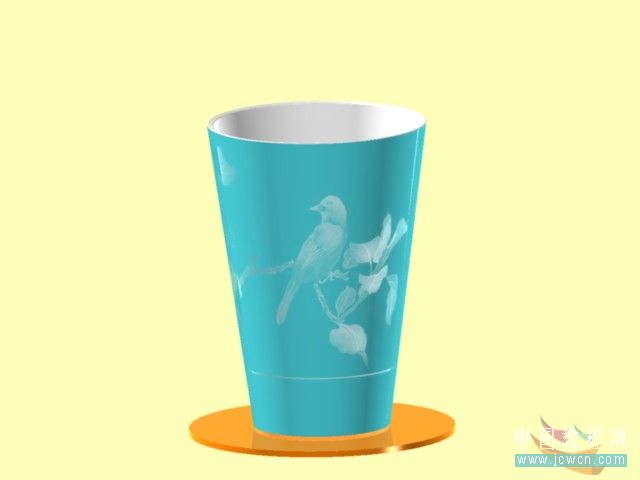

  在此基础上,如果将折射值改变为0,则又可看到杯底和杯边的透视影子了(如图5所示)。

AutoCAD

  4、如果在在纹理贴图中输入光栅图,而又在不透明贴图中输入黑底色的不透明图片,那么既可反映杯面的颜色,又可反映纹理图片的彩色,但是没有原图片清晰,好像罩了一层雾面。如下图6所示。

AutoCAD
