AutoCAD教程:教你画一只逼真的橄榄球

来源:网络时间:2012-02-01

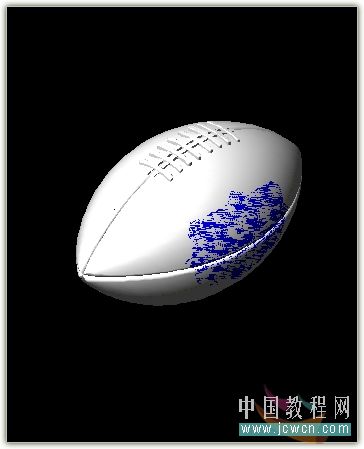

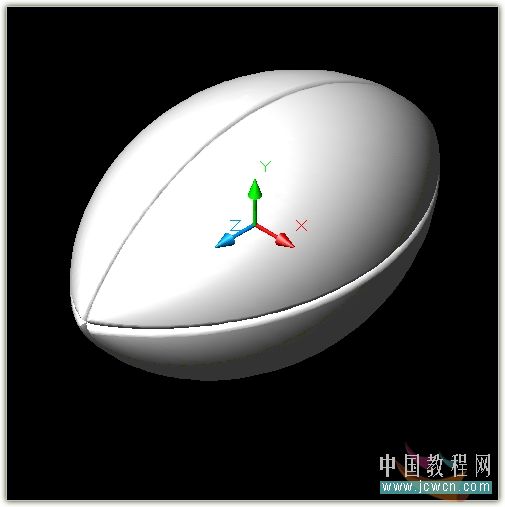

  效果图:

<aAutoCAD src="https://img4.duote.com/duoteimg/zixunImg/local/2011/04/28/13039689748443.gif">

  画橄榄球有两种方法

  第一种方法

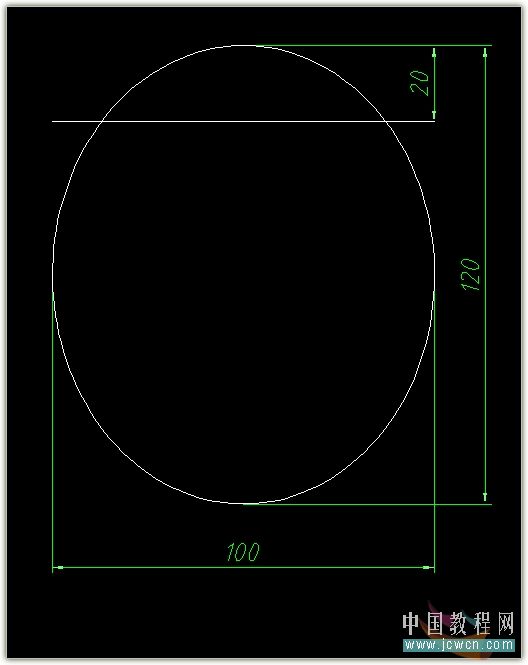

  1、画个椭圆和一条直线

AutoCAD

  2、剪切——面域

AutoCAD

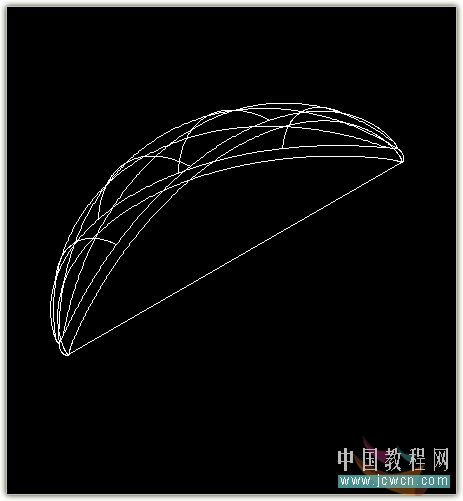

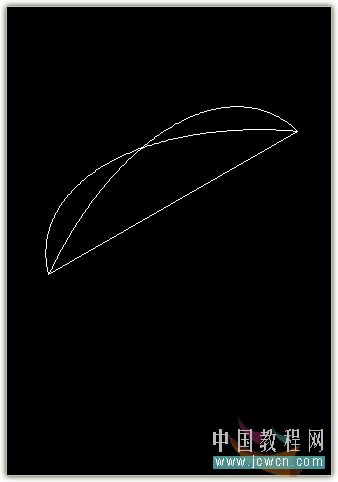

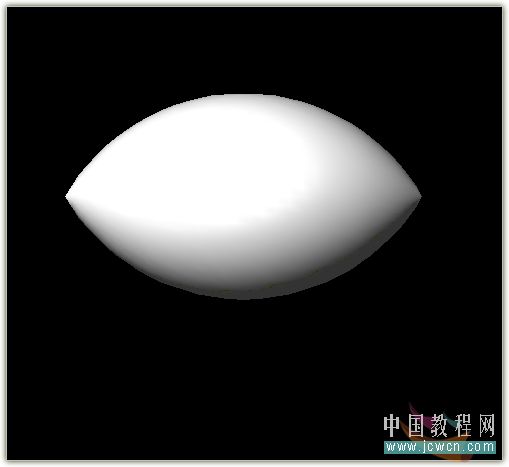

  3、revolve旋转90°成实体

AutoCAD

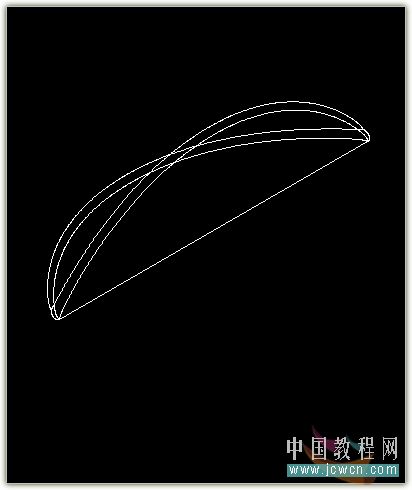

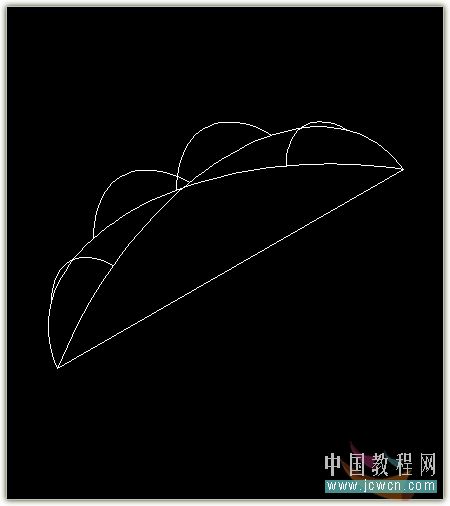

  4、fillet圆角

AutoCAD

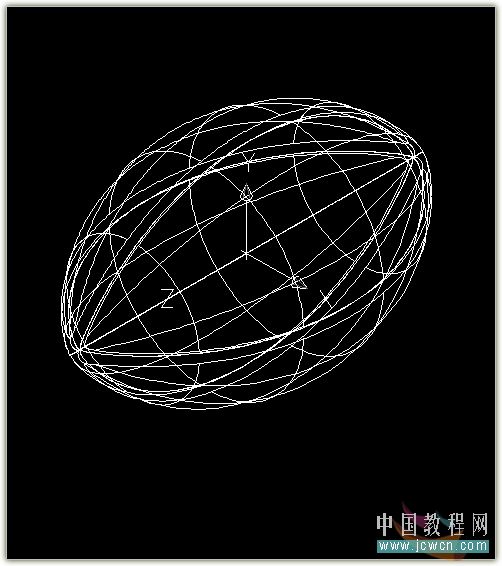

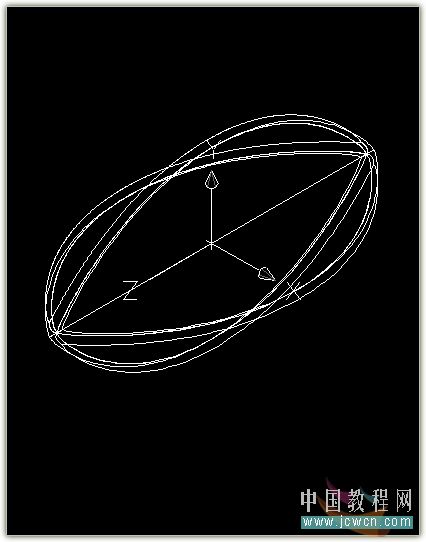

  5、阵列(注意UCS)

AutoCAD

AutoCAD



  第二种方法

  6、torus——指定圆环体中心 <0,0,0>:

  指定圆环体半径或 [直径(D)]: -20

  指定圆管半径或 [直径(D)]: 40

AutoCAD

  7、剖切剩四分之一

AutoCAD

  8、同样方法倒圆角

AutoCAD

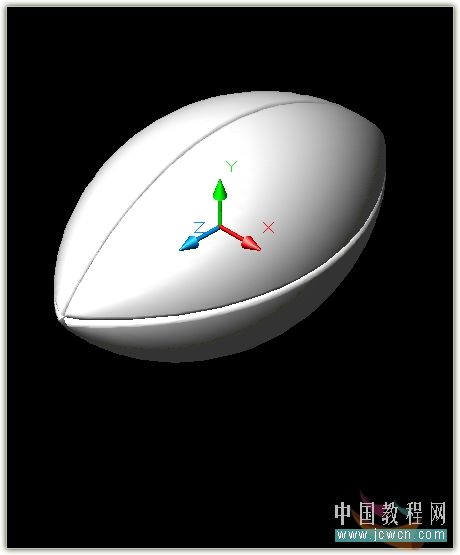

  9、阵列(注意UCS)

AutoCAD

AutoCAD

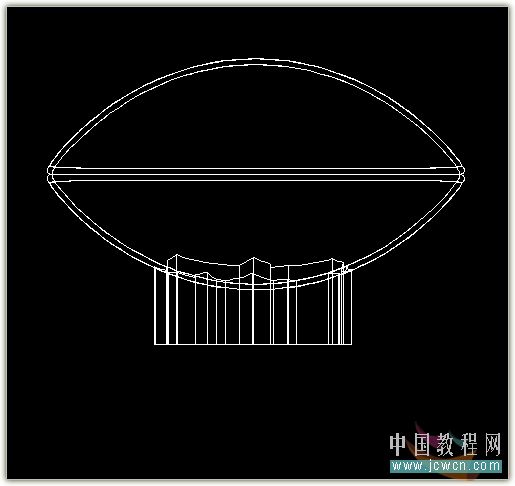

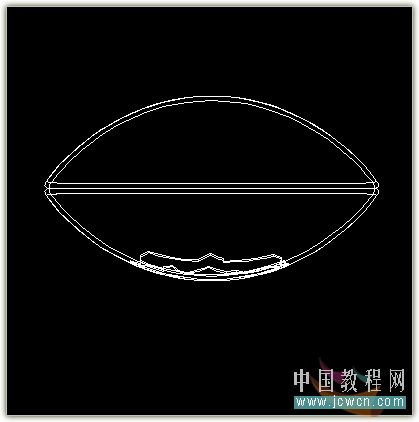

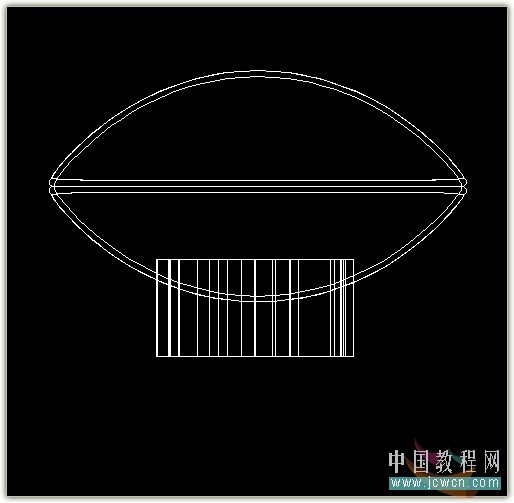

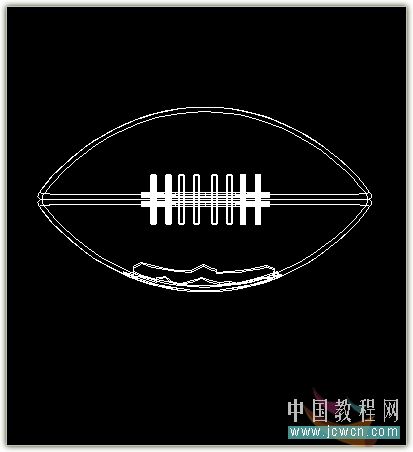

  10、插入光栅图象用多段线把图形外形匡描下

AutoCAD
