AutoCAD三维建模 01—拉升、倒角、并集

AutoCAD三维建模 01—拉升、倒角、并集

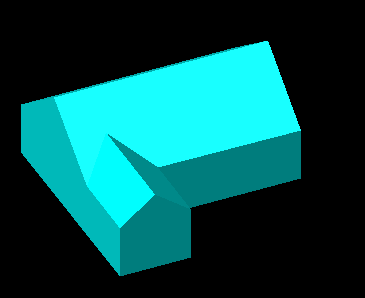

  三维练习的第一题很简单,主要命令就是拉升、倒角,再加几个辅助命令。

  下面,是本习题的详细绘图步骤讲解,最后面是绘图步骤讲解的Flash动画演示:

  1、打开CAD,先用二维的“矩形”命令,画1200*800和400*800两个矩形。

AutoCAD三维建模 01—拉升、倒角、并集

  2、用二维的“移动”命令,将小的矩形移动到大的矩形上去,移动基点为小矩形的左上角,目的地为大矩形的左边线的中点。

AutoCAD三维建模 01—拉升、倒角、并集

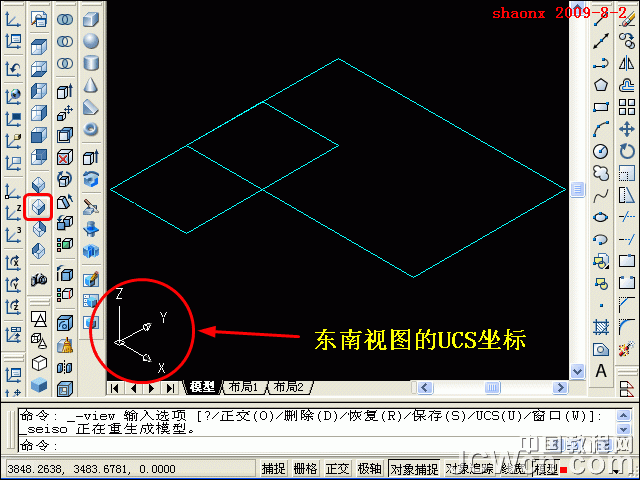

  3、点击“东南等轴侧视图”按钮,将绘图的界面转到东南视图,注意看一下,在东南视图下的UCS坐标的样式,XYZ的方向,这与其他视图是不同的。

AutoCAD三维建模 01—拉升、倒角、并集

  4、从二维平面转换到三维实体,最主要的是2个命令:“拉伸建模”和“旋转建模”,现在用“拉伸”命令,拉伸高度600,注意UCS坐标中的Z轴,朝Z的方向为正向,输入拉伸的数值时是正值,反之,则为负值。UCS的坐标方向,在CAD三维绘图中的作用很大,希望能够引起足够的重视。

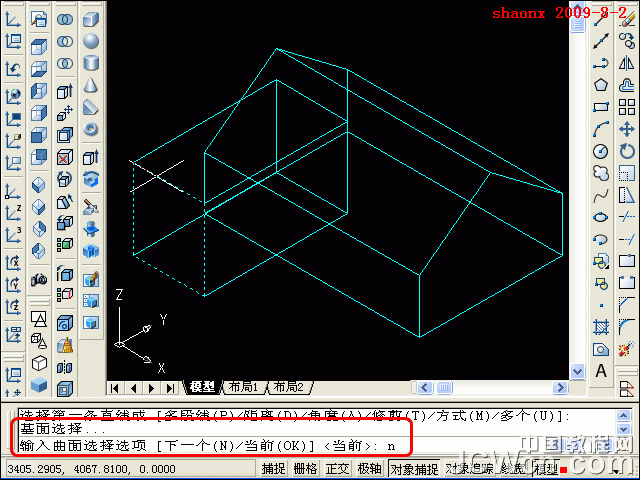

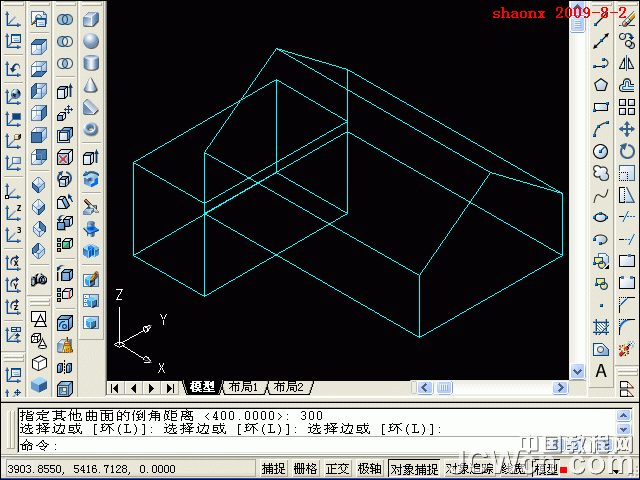

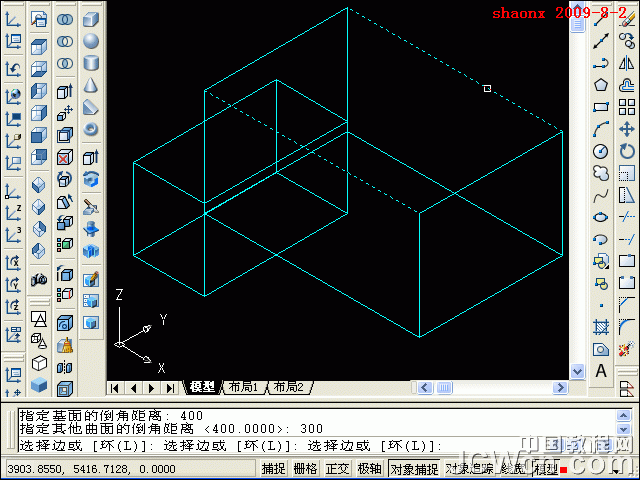

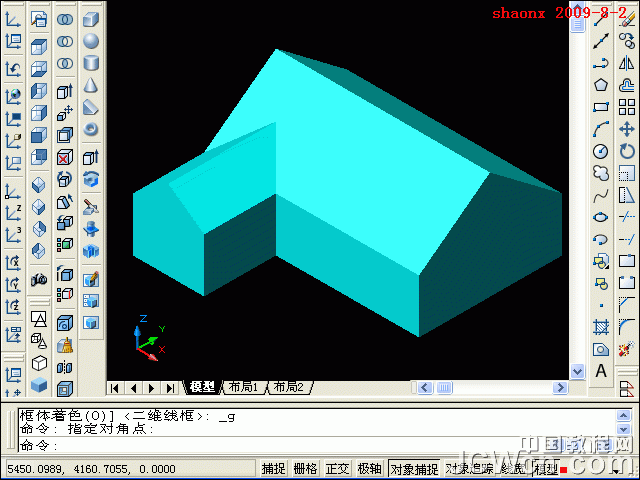

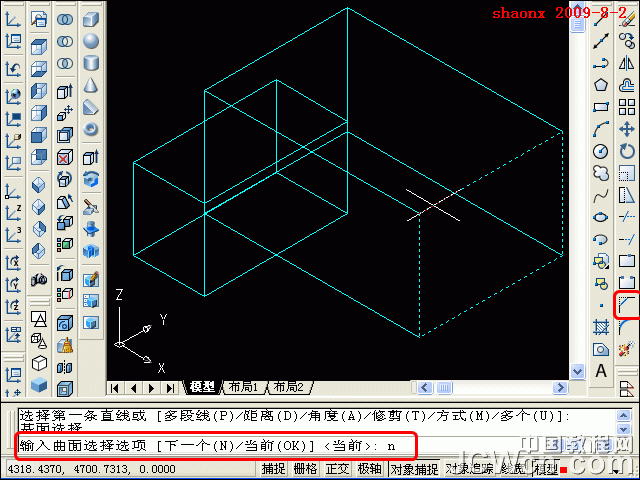

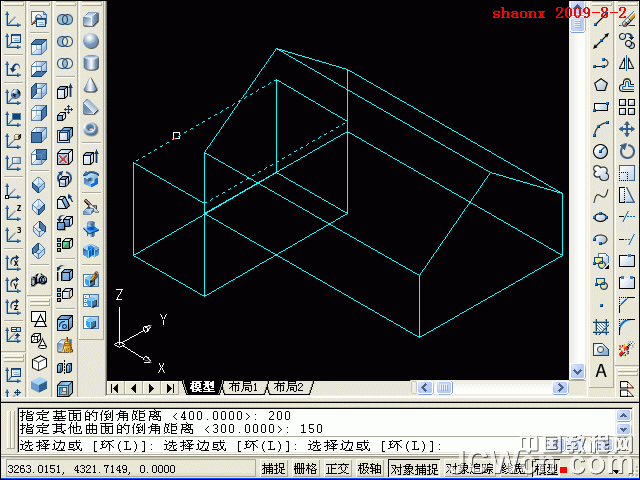

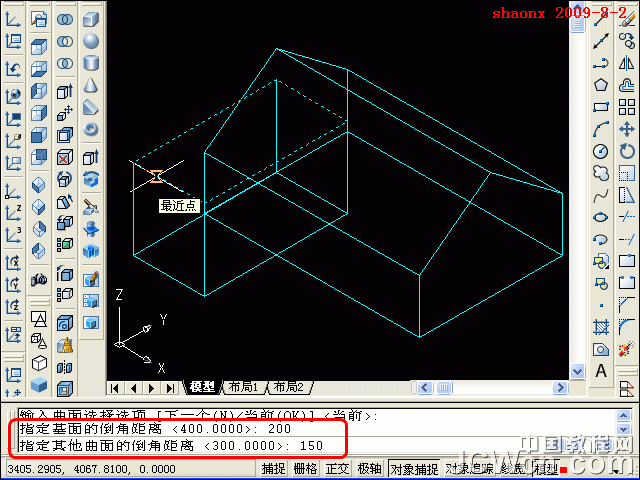

AutoCAD三维建模 01—拉升、倒角、并集
