AutoCAD三维建模 05—三维旋转、剖切、阵列

来源:中国教程网时间:2012-04-13

<aAutoCAD三维建模 src="https://img2.2345.com/duoteimg/techImg/201204/13/src_73605500.gif">

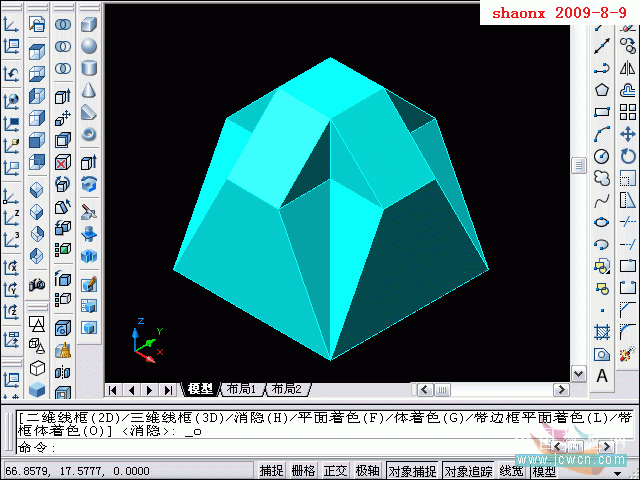

AutoCAD三维建模

  本题主要是介绍:

  1、在三维界面里进行旋转。

  2、实体怎样做剖切。

  3、怎样对实体作平面环形阵列。

  下面,是本习题的详细绘图步骤讲解:

  1、打开CAD,点击“主视图”按钮,进入主视图二维界面,平常,主视图大都称为“前视图”。

AutoCAD三维建模

  2、在“主视图”界面里,画2个相同的梯形,上底为3,下底为9,高度为6。如图所示,并做成2个面域。

AutoCAD三维建模

  3、先点击“东南视图”按钮,进入到东南视图界面。再点击下拉菜单的“修改”→“三维操作”→“三维旋转”。

AutoCAD三维建模
