一起看一看吧!在EXCEL中写入CAD上下公差

来源:网络时间:2017-10-13

与EXCEL软件进行交互是CAD设计师的常见需求,在之前的CAD教程中,我们为大家讲解了交互的相关方法。今天,我们就通过在EXCEL中写入CAD上下公差的实例来演示其是如何实现的。

 一般来讲,我们有四种方法可以实现这一目标:

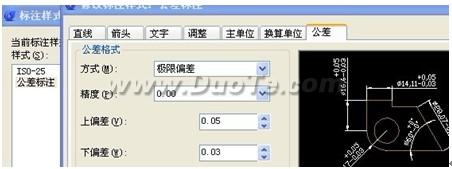

  方法一:绘一个矩形做为参照,通过d命令新建标注样式,此教程由软件自学网首发,名称为公差标注。之后,设置公差方式为【极限偏差】,并设置好精度和上下偏差(如图1)。

一起看一看吧!在EXCEL中写入CAD上下公差

图1

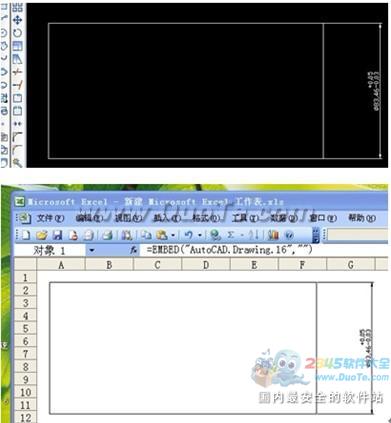

  之后,选择【线性标注】点选矩形尺寸将偏差公差标出,然后通过快捷键将CAD中的标注复制到Excel中(如图2)。

一起看一看吧!在EXCEL中写入CAD上下公差
