《我的世界》计算器算法实现方法原理讲解

时间：2014-04-21 关注公众号来源：游戏狗

　　我的世界计算器算法实现方法原理讲解，通过各种电路实现电路设备，其中包括自动贩卖机以及计算器等等，最近有玩家研究出了4bit减法乘法和除法的计算实现方法，有兴趣可以参考参考。

　　1、二进制4bit减法器(可算负数)：

　　首先是成品图：

《我的世界》计算器算法实现方法原理讲解

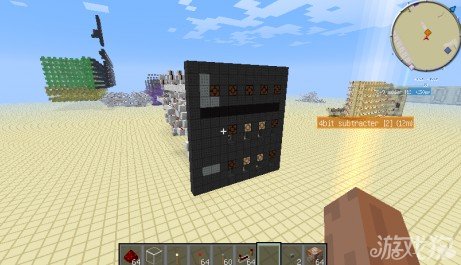

　　正面图~“L”中间的灯是负数指示

《我的世界》计算器算法实现方法原理讲解

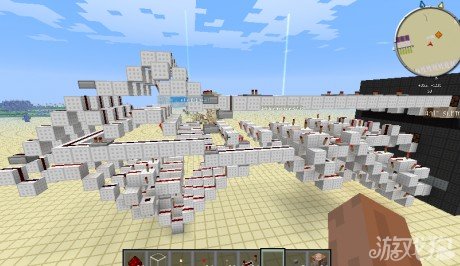

　　结构图

《我的世界》计算器算法实现方法原理讲解

　　电路图

　　原理：减法器就是取“减数”的补码进行加法计算，然后分两种情况：不为负数：直接输出结果;为负数：取结果的补码输出。

　　2、二进制4bit乘法器(方便读取结果的设计!)

《我的世界》计算器算法实现方法原理讲解

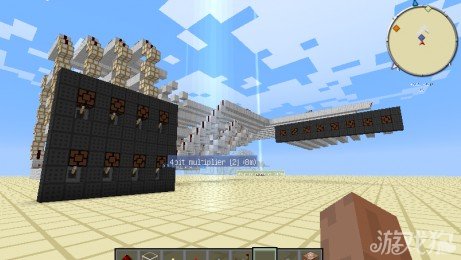

　　正面图~用得是折线设计，可以方便的查看结果!

《我的世界》计算器算法实现方法原理讲解

　　背面图

《我的世界》计算器算法实现方法原理讲解

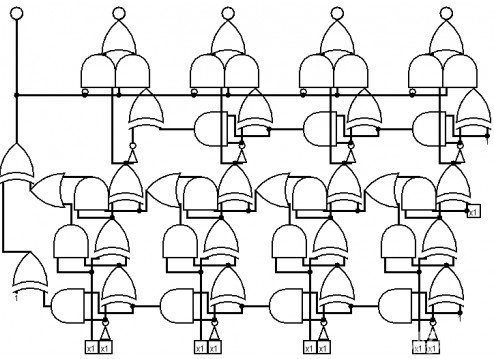

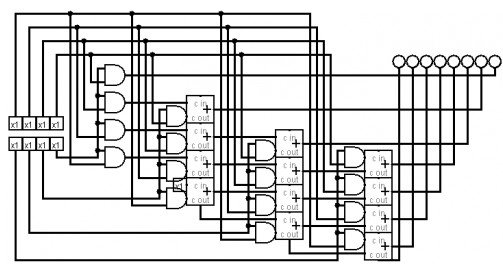

　　电路

　　原理：乘法器其实就是加法，移位，加法，移位，加法。。。不懂得话列个竖式你就懂了。

　　3、8bit/4bit二进制除法器(重磅!)

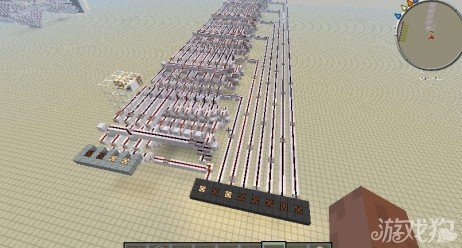

《我的世界》计算器算法实现方法原理讲解

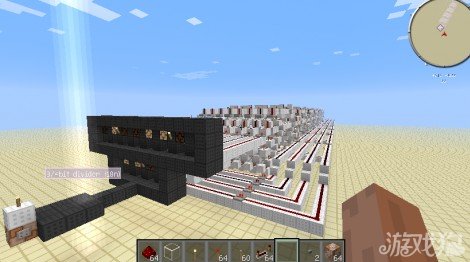

　　正面图~(因为比较大，没法使用折线型布线。。。)命令方块是传送用的

《我的世界》计算器算法实现方法原理讲解

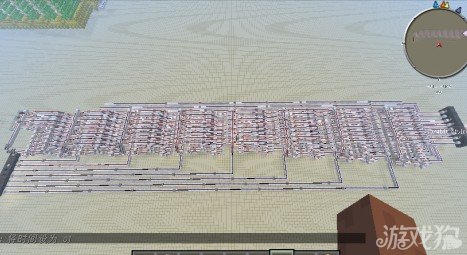

　　结果区~

《我的世界》计算器算法实现方法原理讲解

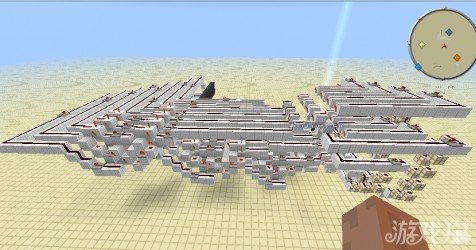

　　总览

《我的世界》计算器算法实现方法原理讲解

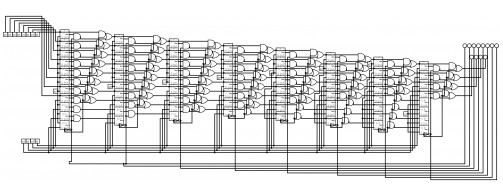

　　数电电路图

　　这货有点坑，做它累死我了!

　　原理：顺减：移位，比较大小，若原数大于减数，输出结果并输出1到商的对应位上;若原数小于减数，只输出原数。最后得到的就是余数，再把商加起来得到结果~(数电图为了方便就直接用了减法器)
