利用Visual Basic6.0实现五线谱作曲工具

　　摘要

　　针对数字化音乐教学的需要，提出了基于VB环境开发五线谱作曲工具的可行性，并对其中技术原理、关键问题给出了具体的解决方法，实现了一个基本的可视化作曲工具，对一般音乐教育工作者具有很好的启发性。

　　关键词

　　数字化音乐;五线谱;音乐软件

　　目前在数字化音乐教学过程中需要用到许多编辑软件和作曲软件。许多音乐教育工作者对如何开发自己的数字音乐工具很感兴趣，而一般的计算机类书刊对此类问题探讨和介绍的比较少，本文试图从这一领域做些原理性的研究工作，以供音乐教育工作者和其他相关爱好者发挥、扩展，起到抛砖引玉的作用。因此本文以业余程序员最熟悉的开发工具VB为平台，开发设计了一个基本的五线谱编辑工具，并实现了数字音乐的合成、播放、保存和读写。

　　可视化图形界面的设计

　　首先在VB环境中建立一个新的窗体并保存，然后在窗体中建立菜单和工具条，为简便起见，工具条用Option控件组来实现(需要把风格设为 Graphical模式)，并把事先做好的图标加载到控件上。图1是五线谱作曲工具的主界面，其中Picture1控件作为可视化编辑工具的客户操作区， Picture2控件中所加载的位图包含了作曲过程中需要的基本音符，在操作过程中通过位图提取的方式来获得相应的音符，然后插入到所需的位置。

利用Visual Basic6.0实现五线谱作曲工具

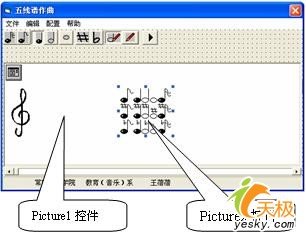

图1 VB环境中的设计界面

　　五线谱作曲功能的实现

　　在工具条上的五个Option控件构成一个控件组，根据Option控件本身的特性，其中一个选中时其它的自动设为非选择项，因此操作起来很方便。当选中其中的一个音符图标后，自动触发相应的事件。事件处理代码如下：

Private Sub Option1_Click(Index As Integer)

　Picture1.SetFocus ‘ 焦点集中到客户区

　Yinfu = Index ‘ 获得音符序号

End Sub

　　其中整型数Yinfu是一个全局变量，通过控件组中的索引Index可以知道哪个音符按钮被选中。为了记录作曲过程中的操作，定义一个二维数组 Music用来存放数据，光标点取在Picture1客户区中的坐标经过圆整后作为数组的行、列序号，数组元素记录所选的音符。整个处理过程放在 Picture1控件的MouseDown事件中进行，代码如下：

Private Sub Picture1_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)

　Dim LineY&, ColoumX&

　LineY& = Round((Y - 13) / 5) ‘行圆整

　ColoumX& = Round((X - 30) / 16) ‘列圆整

　If Not (ColoumX& > 0 And LineY& > 0) Then

　　Exit Sub

　End If

　If Music(LineY&, ColoumX& + HScroll1.Value) = 0 Then

　　Music(LineY&, ColoumX&

　　+ HScroll1.Value) = Selection ‘ 记录音符

　End If

　DisplayNotes ‘在客户区显示当前音符

End Sub

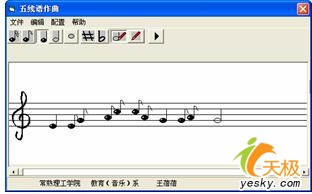

　　当程序运行时，首先通过主窗体的Form Load事件在Picture1的客户区绘出五线谱的五条平行的水平线，作曲者便可以根据不同的音高在相应位置插入音符。插入音符的过程是通过上面的 DisplayNotes函数来实现的，利用windows系统的API(应用程序接口)函数Bitblt所具有的内存数据传送的功能将Picture2 中位图的一部分提取出来并按照一定的变换后插入到Picture1的客户区制定位置，主要代码如下：

Select Case ID

　Case 1

　　BitBlt Picture1.hdc, X& - 7, Y& - 18, 20, 30, Picture2.hdc, 66, 0, SRCAND

　Case 2

　　BitBlt Picture1.hdc, X& - 5, Y& - 18, 20, 30, Picture2.hdc, 0, 0, SRCAND

　　…
