ArduinoScratch(图形化编程软件)

【基本简介】1

ArduinoScratch是一款图形化编程软件，一款创新的编程学习工具，软件通过有趣的图形来替代编码，帮助青少年建立编程兴趣，提高青少年的学习能力及自主研发能力。。

相关软件软件大小版本说明下载地址

编程猫 v1.6.9官方版63.5Mv1.6.9官方版查看

编程猫格式工厂 v2.7.2官方版45.6Mv2.7.2官方版查看

编程猫训练师 v2.0.2官方版104.7Mv2.0.2官方版查看

　　ArduinoScratch是一款图形化编程软件，一款创新的编程学习工具，软件通过有趣的图形来替代编码，帮助青少年建立编程兴趣，提高青少年的学习能力及自主研发能力。

软件功能

　　1、制作游戏

　　制作自己的游戏，然后用传感器、实物甚至身体来控制游戏。

　　2、艺术创作

　　运用自己的想象力，利用传感器和其他硬件手段完成艺术创作。

　　3、控制机器人

　　控制机器人，或者让机器人学会自己思考和完成任务。

　　4、基于Scratch

　　基于由MIT Media Lab开创，已被诸多学校采用的Scratch开发。构成程序的命令和参数通过积木形状模块来实现，用鼠标拖动模块即可完成编程，操作简易。

　　5、控制机器人与Arduino

　　增加Arduino模块，实现了使用Scratch图形化编程模式完成Arduino机器人的程序编写，让“小想法”实现为“大创意”。

　　6、增加中文字体

　　除了已有的英文字体外，我们还增加了中文字体，并增加了更改字体大小的功能。

使用方法

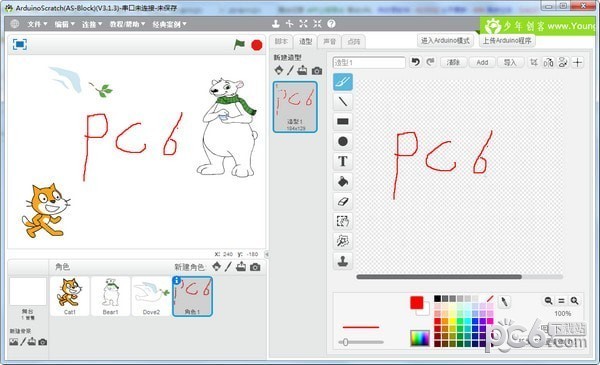

　　一、进入ArduinoScratch主界面

　　二、与测控板连接交互

　　ArduinoScratch 除了能制作 Scratch 动画类作品外，还能与物理世界进行交互及控制机器人。

　　当需要与物理世界进行交互时，需要进行以下几个步骤：

　　1、如果你是第一次使用 ArduinoScratch，需要在“连接”菜单下选择驱动安装。这个操作会安装让电脑与机器人沟通的必要软件。

　　2、将测控板用 USB 数据线与电脑的 USB 接品进行连接，然后点击 ArduinoScratch 中的“连接”菜单，会出现以“COM”开头的项目，选择新增加的 COM 串口。

　　重要提示：如果“连接”菜单下有多个“COM”开头的项目，可以先拔开测控板与电脑连接的 USB 数据线，再查看“连接”菜单，纪录下断开连接时的 COM 项目，然后再将测控板与电脑连接，再一次查看“连接”菜单，查看新增加的 COM 项目，该项目即为测控板相关联的 COM 串口。先择它就对了。

　　3、选择正确的 COM 串口后，从“连接”菜单中选择“上传固件”项目，直至提示上传成功。这样，你手上的测控板就能跟电脑进行交互沟通了。

　　三、把程序下载到 Arduino 主控器

　　当需要下载 Arduino 程序来控制机器人时，同样需要先让测控板与电脑进行连接，并选择相应的COM 串口。

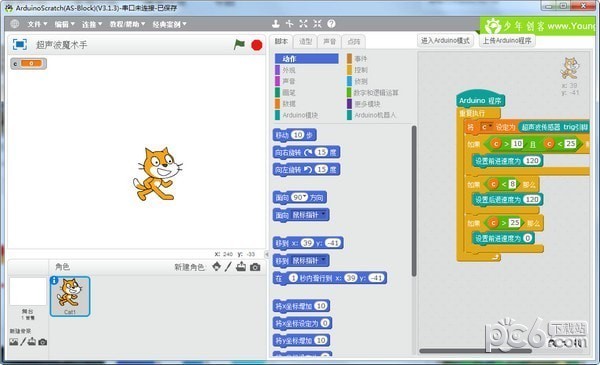

　　在编写 Arduino 程序时，我们需要在脚本菜单下的“Arduino 模块”语句块中拖拽出“Arduino程序”模块Arduino机器人编程软件(ArduinoScratch)。

　　如需要点亮测控板上的 LED 灯，可以编写如下图所示的程序。最后上传 Arduino 程序。

　　上传 Arduino 程序的方法有以下几种：

　　1、将鼠标放在“Arduino 程序”模块上方并右击，选择“上传 Arduino 程序”，直至上传成功；

　　2、选择“连接”菜单下的“上传 Arduino 程序”，直至上传成功；

　　3、点击脚步区上方或“编辑”菜单下的“进入 Arduino 模式”，

　　进入 Arduino 代码模式窗口，如下图所示，选择代码窗口上方的“上传 Arduino 程序 ”，直至上传成功；

　　四、Scratch 模式与 Arduino 模式

　　Scratch 模式：

　　在 Scratch 模式下，测控板和 Arduino 主板必须连接电脑使用，并且需要先进行“上传固件”，你可以用 Scratch 语句模块来制作图形和游戏，使用绿旗的方式来启动程序，让 Scratch 能与物理世界进行交互沟通。

　　Arduino 模式：

　　在 Arduino 模式下，程序会被上传到机器人的大脑——测控板或 Arduino 主板上，此时机器人被所下载的程序所控制着。但是，你不能用 Scratch 的图开指令，因为固件程序已被覆盖，测控板或Arduino 主板已经不再连接电脑了，无法进行交互沟通。

　　切换模式：

　　你可以通过点击脚步区上方或“编辑”菜单下的“进入 Arduino 模式”或“返回 Scratch 模式”来自由切换相应的模式状态。

　　重要提示：并不是所有的语句模块都能在 Arduino 模式下使用，比如 Scratch 角色会用到的：动作、事件、外观、声音、侦测、画笔、链表与及控制模块中的克隆等。

　　ArduinoScratch

更新日志

　　ArduinoScratch(ADScratch)(V3.1.8)

　　1、更新更多模块下的不调用子程序的bug
