CadAssis(cad坐标提取软件)

CadAssis(cad坐标提取软件)是一款CAD与Excel之间的数据交换软件，AutoCAD辅助程序，主要用于解决AutoCAD与Excel之间的数据交换问题！软件特色

　　1. 完成AutoCAD中量距与读取某一点坐标的功能，将结果写入Excel表格，写入项目及精度可以指定；

　　2. 完成多段线节点坐标在AutoCAD与Excel之间的互导;

　　3. 从Excel中读取参数，然后在AutoCAD中重复执行某个命令，比SCRIPT更加方便灵活；

　　4. 通过指定封闭区域内一点测量封闭区域的面积，类似图案填充操作，结果可写入Excel；

　　5. 将Excel中多行多列数据写成一列，可以按行或按列转换;

　　6. 英寸到毫米的转换，便于老建筑图纸识图及转绘。

使用方法

　　不需要安装，但CadAssis.exe、config、readme.txt三个文件缺一不可

　　1.设置：右键菜单选“SET”

　　1.1 输出精度：指定输出精度(默认小数点后三位)

　　1.2 坐标系统：勾选YOX项指定使用工程坐标系统

　　2.pline之Acad-〉Excel，在Excel中指定放置坐标的起始单元格位置，再按下“-〉Excel”，

　　选取一根多义线(三维多义线跟轻量多义线均可)，最后到Excel中看看吧。

　　若勾选“-〉Excel”按钮右边的复选框，则输出PLine坐标的同时还会输出

　　与之相交的直线的起终坐标及交点坐标

　　3.pline之Excel-〉Acad，在Excel中选取坐标值(二维选两列，三维选三列)，按下

　　“-〉Acad”CadAssis会分别生成LWpline跟3Dpline

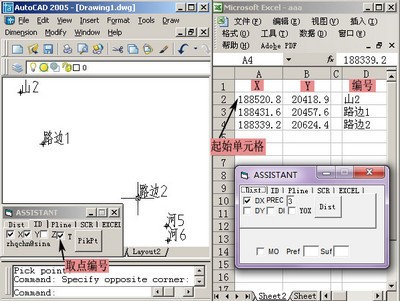

　　4.Dist与ID: 右键菜单选“DIST”或“ID”，在Excel中指定一活动单元格，从面板复选框

　　指定范围，然后在Cad屏幕拾取两点(一点)

　　5.SCR：右键菜单选“SCR”，重复执行某个命令，有两种使用方式：

　　5.1 从下拉选择框中选择命令：预置了“text”、“insert”、“circle”、“ZhanDian”

　　四个命令。选择其中一个，并按提示填写参数，要变化的参数如文字插入起点、文本

　　内容则在Excel中按列填写，程序面板上只需将相应的输入栏右边的复选框勾上即可。

　　如果excel中相邻两列是x、y坐标，还需将输入栏右边的第二个复选框勾上。

　　“ZhanDian”用于公路路线设计中的地物控制点展点，其参数设置也已预置，只消

　　在Excel中将测量数据按“点号”、“X坐标”、“Y坐标”填写成三列，选中要处理

　　的数据，直接“Draw”就可以了。

　　5.2 执行其他命令：在Command栏中填写要重复执行的命令，要注意将命令写成能在命令

　　行执行的形式如insert,应写成"-insert"，而text,就可直接填写"text",另外，

　　命令可用简写如上述两命令可写为"-i"、"dt",para1到para10栏根据command要求

　　的顺序依次填写(需要多少填多少，不必全部填满)，对于不变的参数，如text要求

　　的字高、旋转角度就可在程序面板上直接填写而有些命令执行中需要回车，如text，

　　填写para时，回车符用EnterMark指定的符号(可根据需要自己指定)。

　　**注意：程序执行前一定要在Excel中将需要处理的数据区域全部选中，程序只处理选中区的数据

　　AutoNext选中时，Excel中应选中第一行数据，每“Draw”一次，程序读取一行

　　数据，执行一次"command"命令，然后在Excel自动移向下一行。此方式

　　是已知一系列点坐标，在图中用"zoom"依次察看时而写的，一般情况用不上

　　6.Conv:右键菜单选“Conv”，在左侧文本框输入英制尺寸，右侧文本框显示对应毫米值。

　　尺与寸之间用小数点隔开，带分数的整数与分数之间用空格隔开，只有尺或只有寸

　　时小数点均不能省略。输入格式：

　　1尺3寸-------- 1.3

　　2尺----------- 2.

　　15寸---------- .15

　　3/8寸--------- .3/8

　　1尺1又3/8寸--- 1.1 3/8

　　说明： 各控件上的文字大部分采用了英文简写，甚至没有文字，请把鼠标指针在控件上停留一会儿就会有说明文字出现。
