微带线计算软件(Txline)

概括介绍

一款专门用来计算PCB特性阻抗的小软件。

软件简介

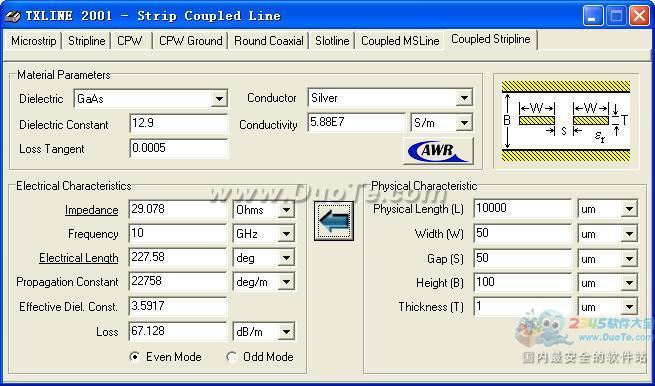

Txline是一款专门用来计算PCB特性阻抗的小软件。通常我们在制作高精度,高频的PCB的时候,就需要计算线路的阻抗,以估计对这块电路板的影响,通过计算后,在实际的生产后,我们还需要测试线路的阻抗,在我们生产过这PCB之前,那么,我们可以通过TxLine阻抗计算软件,计算一下线路的阻抗,以便估算.图为Txline软件的使用界面。

使用方法

Constant表示所选PCB材料板的介电常数，Impedance表示匹配电阻值，Frequency表示电路工作的频率，Height表示PCB材料板的厚度，Thickness表示PCB材料板上铜层的厚度，Gap表示覆铜边沿与导线的距离，Width表示计算出来微带线的宽度，PhysicalLength表示计算出来微带线的长度。计算微带线的时候根据所选PCB材料板的参数，输入到Txline软件中会计算出微带线的长度和宽度。
