中望CAD2009体验之：夹点编辑与应用

    CAD中的夹点是指为了便于控制和操纵实体，而在每一实体的某些特别的位置上设定的特征点，亦称关键点。正确运用夹点不仅可以用来捕获指定实体上的点，而且还可以运用由夹点自动编辑模式提供的几种不同的方式(拉伸、移动、旋转、变化、镜像等)来控制、编辑处理图形。

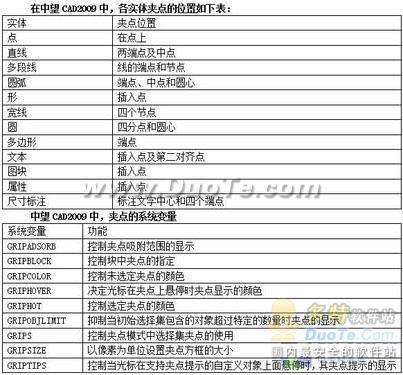

CAD2009功能操作参数

    夹点的选中

　　在不执行任何命令的情况下选中对象，显示其夹点，默认为蓝色，称为"冷点"，然后单击其中一个夹点，夹点颜色将变为红色，称为"热点"，这个时候，命令行提示：

　　"**拉伸**

　　指定拉伸点或[基点(B)/复制(C)/放弃(U)/退出(X)]:"

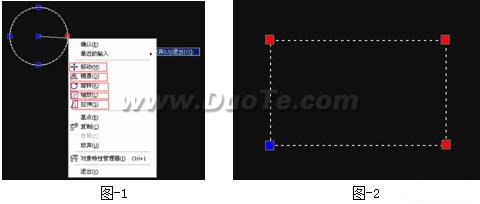

　　或者单击鼠标邮件，弹出选项菜单，如图1所示：

    可以根据提示进行相关的操作。支持拉伸(stretch)移动(move)旋转(rotate)缩放(scale)镜像(mirror)模式的夹点编辑操作。

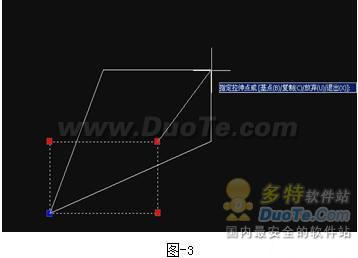

　　按住SHIFT键，然后在夹点上点击鼠标左键，可以实现选中多个夹点（见图3）。

    在选择多个夹点后，选定夹点间对象的形状将保持原样。比如上图的矩形，选中三个夹点后，三个夹点之间的距离是不改变的。

    用夹点创建多个副本

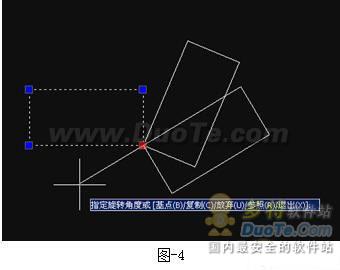

　　例如：画一个矩形，选中一个夹点，进行"旋转"操作，同时按住ctrl健。可实现创建多个副本的功能。



    另外一些关于夹点操作的技巧：

　　选择端点夹点直接执行拉伸命令

　　选择中点夹点直接执行移动命令

　　选择两实体的重合夹点，命令同时作用于两个实体

　　按一次空格（或回车），是以所选夹点为基点移动所选对象；

　　按两次空格（或回车），是以所选夹点为基点旋转所选对象；

　　按三次空格（或回车），是以所选夹点为基点比例缩放所选对象；

　　按四次空格（或回车），是以所选夹点为第一点的镜像所选对象。

　　下面通过一个操作实例来说明夹点编辑的应用：

　　画图如下：

    操作步骤：

　　1、画直径为1的半圆。

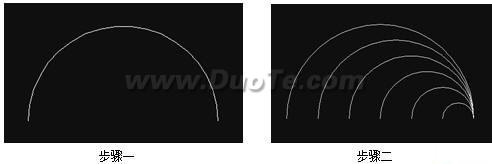

　　步骤一步骤二

    2、激活右端点为关键点，待命令行出现拉伸提示时，按三次回车键至比例缩放，选择复制选项（C）并依次输入比例缩放因子1/6、2/6、3/6、4/6、5/6；如下：

　　3、按住shift键，选中6个半圆的圆心。

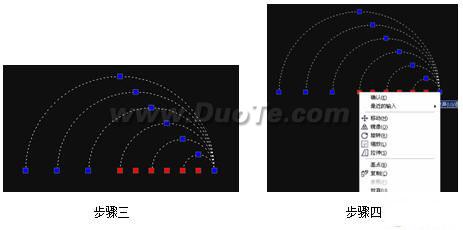

　　步骤三步骤四

    4、以最大圆的圆心（直径为1）为夹点，进行夹点编辑操作，点击鼠标右键选择旋转，或者按三次空格键。

　　5、选择C，进行复制，然后选择旋转角度为180°。得到最终结果。

　　步骤五

    注：作此图的关键点在于选择直径为1的半圆圆心为夹点进行夹点编辑，才能得到最终的效果。

　　以上是本人对中望CAD2009的夹点编辑功能的一些个人应用体会，希望能对各位朋友在使用中望CAD2009进行日常设计工作有所帮助。
