浩辰CAD教程之构造工具功能介绍

　　在应用CAD进行机械制图时，我们经常会遇到处理倒角、工艺槽、轴断线、图形局部放大等工作，也会涉及到孔的设计，孔的排列方式等问题。为了解决这些问题，浩辰 CAD机械软件定制了一系列的工具，提高了对这些特定部件处理的效率。

　　构造工具中的一些功能介绍：

　　首先我们根据几个图来了解一下相关的功能，我们可以在软件中画一个轴和一个矩形，通过轴和矩形的操作来实际了解一下构造工具的几种应用。

浩辰CAD教程之构造工具功能介绍 src="https://img1.runjiapp.com/duoteimg/techImg/201108/duote_19_13-16-33.jpg">

图1

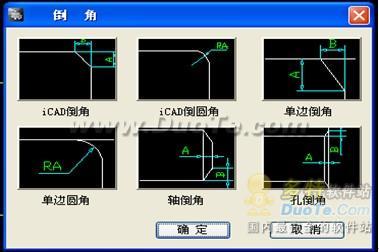

　　1.在屏幕菜单中的【构造工具】中找到【国标倒角功能】

　　软件为大家提供了六种国标倒角功能，大家可以输入所需要的数据，得出想要的效果：

图2

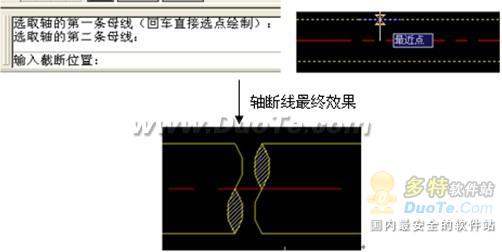

　　2.在构造工具中的轴断线功能

图3

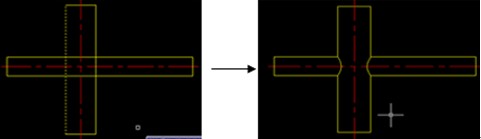

　　3.相贯线功能

图4 选择四条柱（锥）体的相应母线

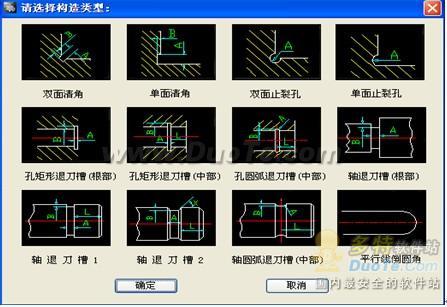

　　4.退刀槽功能

图5

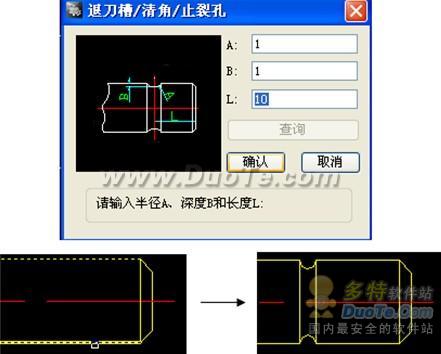

　　选择圆弧退刀槽（中部）,可以输入要生成图形的数据

图6

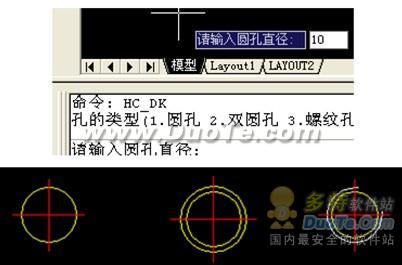

　　5.单孔功能可以向图形中插入圆孔、双圆孔和螺纹孔

　　手动输入圆孔的直径

图7
