浩辰CAD教程建筑之墙体菜单

来源:网络时间:2011-12-09

  在浩辰CAD建筑2011中,“墙体”菜单命令下有很多丰富的功能。为了帮助大家更好的掌握这些功能,今天我们将介绍以下功能的具体作用。

  一、基线开关:

  墙体基线对墙体是否能够正确显示起着重要的作用,我们可以通过点击屏幕菜单来开启、关闭墙体基线的显示。在下面两图中,我们可以直观看到基线关闭时和开启时的区别(如图1、图2)

浩辰CAD教程建筑之墙体菜单

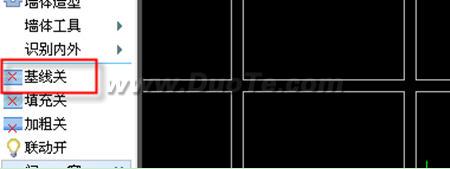

图1基线关闭

浩辰CAD教程建筑之墙体菜单

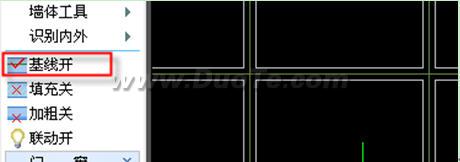

图2基线开启

  二、填充开关

  通过点击屏幕菜单,我们可以开启、关闭建筑墙柱对象的填充状态,以满足建筑图纸设计的要求。接下来,我们看一下填充关闭和开启时的区别(这里我们在墙体上插入柱子,以此来区别填充的效果)。

图3为普通砖墙与钢筋混凝土柱子在1:100比例下填充关闭时的状态,图4为普通砖墙与钢筋混凝土柱子在1:100比例下填充开启时的状态,图5为普通砖墙与钢筋混凝土柱子在1:50比例下填充开启时的状态。我们可以看出,在不同的比例下,填充的开关起到了不同的作用。

浩辰CAD教程建筑之墙体菜单

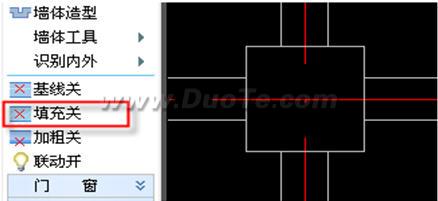

图3

浩辰CAD教程建筑之墙体菜单

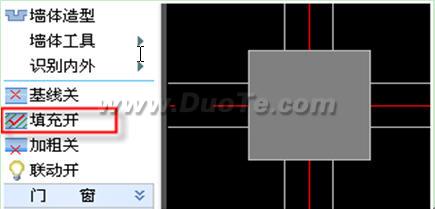

图4

浩辰CAD教程建筑之墙体菜单

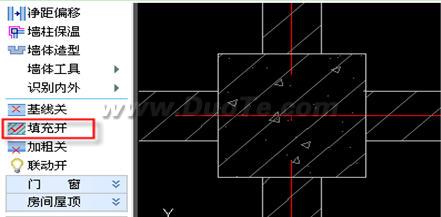

图5

  通过上面演示我们可以看出,通过基线开关与填充开关,我们可以自由的控制图纸的显示,便于我们绘图。
