CAD2007绘图的六个技巧

来源:网络时间:2017-07-21

  CAD2007

  提高AutoCAD2007绘图效率6个技巧:

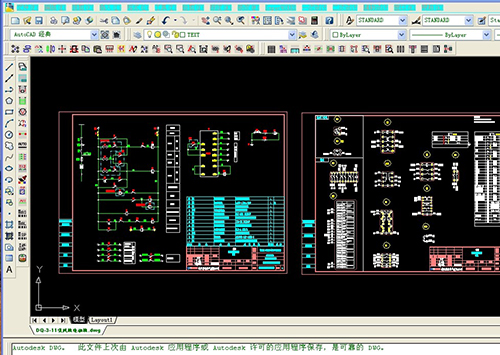

CAD2007绘图的六个技巧

  技巧1、充分使用命令的代码

  用文本编辑软件(如Windows下的写字板、Word)打开ACADR14SUPPORT目录下的ACAD.PGP文件(注:本文所述内容以14版本为例),可见到如下内容:

  ; acad.pgp - External Command and Command Alias definitions

  ; overboard on systems with tight memory.

  A, *ARC

  C, *CIRCLE

  CP, *COPY

  DV, *DVIEW

  E, *ERASE

  L, *LINE

  其中带“*”的为命令全称,前面的字母就是该命令的代码(也称缩写),如只需要在“Command:”后键入“L”就能使用Line命令,键入“C”就可执行Circle命令,熟悉这些代码可以提高绘图效率,我们还可根据自己的需要,把一些常用的命令按照该文件的格式也给出其代码来方便绘图,如加入“Q, *OFFSET”,并且把代码尽可能放在左手键位,这样左手击键盘,右手操作鼠标,更好地协调工作。

  技巧2、灵活运用自动捕捉绘图功能

  在“Command:”状态下,不键入或选择任何命令,直接在想要处理的物体(如线、弧、圆、多边形等)上单击时,物体上会出现几个蓝色小方框(称为夹点),当点击某一夹点时,此夹点被激活,颜色变为实心红色(颜色和方框大小可由ddgrips命令进行调节),同时“Command:”命令下出现**STRETCH**命令状态,连续回车,又可出现**MOVE**、**ROTATE**、**SCALE**、**MIRROR**四种状态(或者按ST、MO、RO、SC、MI),在每种状态下即可执行相应的命令,称为自动捕捉绘图功能。灵活运用自动捕捉绘图功能可以大大提高绘图效率。

  技巧3、当您在绘图过程中需要定位相对于其它点的一个点时,可以使用Tracing功能。

  例如,要在一个矩形的中心画一个圆,可以采用下述的技巧定位于矩形的中心:首先打开自动捕捉功能,键入circle命令,这时提示输入圆心位置,此时按住shift键并单击鼠标右键,从弹出的快捷菜单中选择Tracking,然后将鼠标移到矩形底边中点附近,当出现代表中点的三角形框时,单击捕获该点,再将鼠标向右上方移到矩形的右边中点附近,同样当出现代表中点的三角形框时单击鼠标,回车后就将圆心定位在了矩形的中心,再输入相应的半径即可。

  技巧4、在R14中,图层和线型的管理引入了基于Windows资源管理器界面的新型对话框,它具有卡片式的结构。
