CAD裁剪范围外对象的方法和技巧

来源:网络时间:2017-07-21

  如果我们想对AutoCAD绘图中将某一个范围外的对象做裁剪操作,应该采用哪些方法和技巧呢?

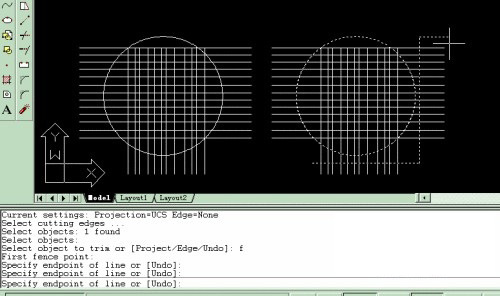

  如图所示,要对右图部分圆外的直线进行裁剪,普通办法是选择裁剪边界后,再选择要裁剪的线段即可,实际上AutoCAD还有较为简捷的办法。

CAD裁剪范围外对象的方法和技巧

  1.按常规执行裁剪命令,选择裁剪边界,回车确认。

  2.在提示选择要裁剪的线段元素时输入“f”(即fence),回车确认。

  3.在提示:First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线,回车确认即可。

  注意:1.橡皮筋直线无需闭合;

  2.橡皮筋直线与要裁剪线段重复相交时,则剪去以后一次的部分,这点很重要。

  附其他方法:

  在2006/2007版本中里不用再按 f 了,直接就可以全选你不要的线。

  Autocad完全安装后的express菜单里面有一个extend trim工具,很好用,大家可以试一下。
