wps流程图怎么画?wps流程图制作教程

来源:网络时间:2017-03-27

  wps文字画流程图的方法:

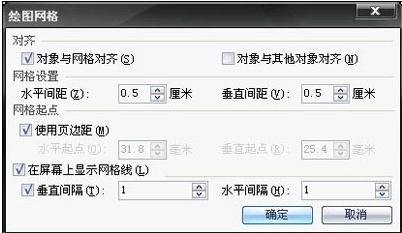

  在作图前,首先要设置一下,打开绘图网格(绘图工具栏―绘图―绘图网格),选中“对象与网格对齐”,选中“在屏幕上显示网格线”,并且将“垂直间隔”选上以显示垂直网格线,个人建议,A4纸使用0.5CM的水平间距和0.5CM的垂直间距比较合适。

wps流程图怎么画?wps流程图制作教程

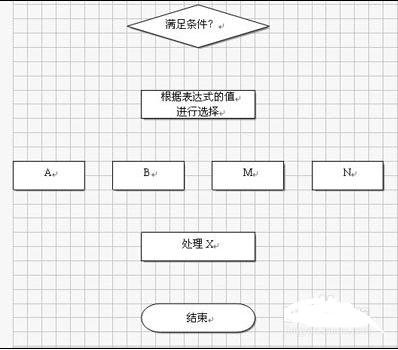

  第一步画出图形框,并且同时添加需要的文字,使用了网格,要画出等大小的框就容易多了(当然也可以直接复制出等大小的方框),只要掌握各方框中间的距离,和长宽,图形就能画得比较美观大方。

wps流程图怎么画?wps流程图制作教程

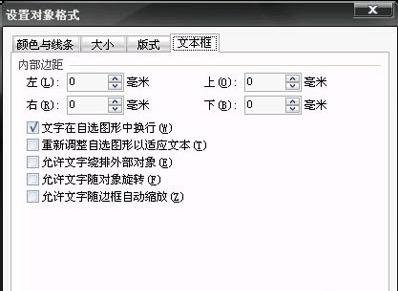

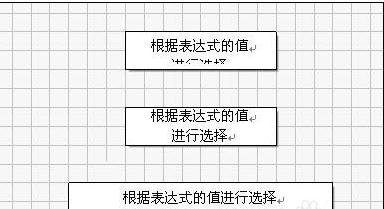

  要选中多个图形时,使用绘图工具栏上的“选择对象”工具比较方便。  注意:如果不使用网格,也务必要使用“对齐与分布”工具。注意细节能让你画出专业美观的图形。如果有图形在画完之后发现不对,又要改成其它的图形,选中该图形,在自选图形窗格里单击要更改为的图形,点击下面的“更改自选图形”按钮即可快速更改。  右键单击方框,选择“添加”文字,按CTRL+E或者点击工具栏的居中对齐按钮,使文字居中。在上图中,有三个方框,其中第一个方框中有两行字,但是文本框的下边框遮住了一部分文字,这时,在该文本框内部的文字里单击右键,选择“段落”,打开“段落”对话框,将“文本框”选项卡里的内部边距值进行调整。上图中的第二个文本框就是前者在将上、下、左、右边距都设为了0之后的结果。

wps流程图怎么画?wps流程图制作教程

  在画好框型,添加好文字之后,可调整一下各图形之间的距离,改善整体效果。有这样几个原则一定要注意:  1.一条主线下来的过程一定放在同一中线上;  2.同一层次的图形放在同一水平线上,使用相同的大小,两格之间距离相同;  3.文字使用居中方式对齐;  4.同一主线上的图形框内文字有多有少,若不能使用相同的大小,优先更改宽度。

wps流程图怎么画?wps流程图制作教程

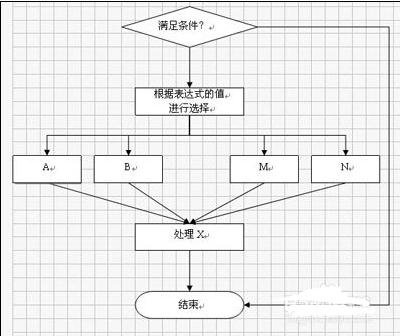

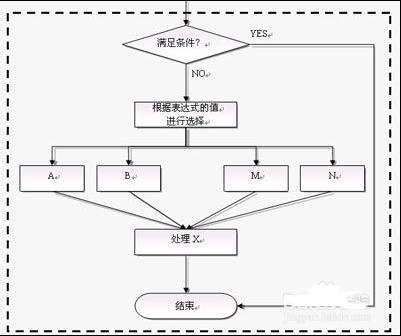

  调整好后就可以连线了,在连接各图形框的过程中,选图形里提供的“连接符”就能满足一般的要求,如果不能满足你的要求,可以考虑普通的箭头。
