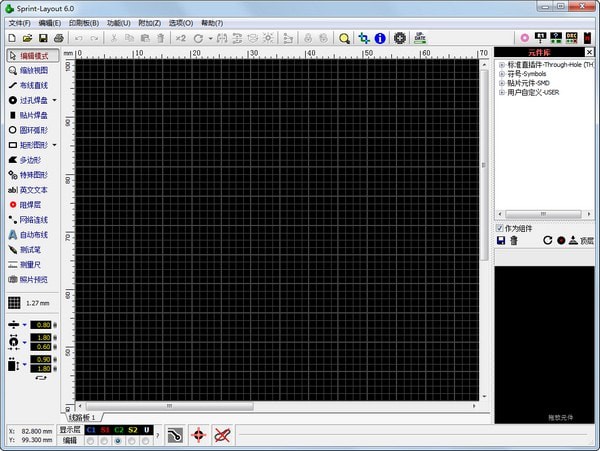

PCB设计软件(Sprint Layout)

SprintLayout是一款适合业余爱好者的简易的PCB设计软件，界面更友好，上手容易，功能也完全满足了自己的需求，相比5.0添加了许多新特征和改进，使软件更舒适，同时完全向下兼容！。

相关软件软件大小版本说明下载地址

Sprint Layout是一款适合业余爱好者的简易的PCB设计软件，界面更友好，上手容易，功能也完全满足了自己的需求，相比5.0添加了许多新特征和改进，使软件更舒适，同时完全向下兼容！

【基本简介】

PCB Layout 设计软件如今早就是百花齐放，让人无所适从，但笔者一直在寻找一款适合业余爱好者的简易的PCB设计软件。期间试过网上推荐的PCB Editor(2.2/3.0 版)使用一般，不过它的优点是元件库是用的数据库方式存储，自动布线功能比本文要介绍的Sprint-Layout 强。其它简易的PCB Layout软件诸如包括ExpressPCB，FreePCB等多款均进行了不同程度的试用，但都觉得不甚满意，不是操作不灵活，就是界面不友好，而对于专业级的PCB软件如广泛用户的Protel99SE、现今热门的PowerPCB及Pads等用了一下感觉其功能过于强大和复杂、对于普通爱好者的确是上手不易。

软件功能

1、组件库

组件库中包含了各种常用的组件元素，以树列表的形式显示，您可以很方便的查找到需要的组件，支持自由添加组件元素，当选择组件之后，支持拖拽即可添加到工程中

2、抗锯齿

新版在抗锯齿方面做了很大的改经，是图像边缘更平滑，布局看起来更真实，哪怕是放大/缩小模式下

3、automatic-capture模式

automatic-capture模式更容易放置垫或跟踪，当您欲将两个组件连接时，仅需靠近它们，它将捕捉到这一点并帮助你连接，同时也有数字显示当前的坐标，你不必一直用眼睛徘徊到另一个位置

4、组件和组件列表

Sprint-Layout可以显示和管理组件包括标识符和值，当然也支持显示组件列表

Eache组件可以管理一些额外的数据，如“选择 地方”数据，这些额外的数据，Sprint-Layout可以导出选择 地方文件，并自动放置SMD组件板上

5、自由旋转

你可以在任何角度旋转所有组件或元素，这使得它可以以最好的方式放置你的组件

6、自动填充

软件能够自动填充未使用的布局区域

7、图像预览功能

图像预览可以让您看到隐藏的网格，组件等元素，这有助于你找到通常喜欢错误的反映组件或文本

8、测试函数

这个函数非常有用的检查你的布局，你可以点击任意位置的布局，Sprint-Layout会发现所有连接布局元素、组件，这使得它很容易检查信号流布局

9、连接(橡皮带)

在程序的帮助下连接，可以简化路由过程，直橡皮带线是用来表示尚未路由的连接，这可以帮助你不会忽略任何痕迹，橡皮带线也有助于找到合适的位置组件。你可以使用它们在放置组件时来避免越过轨道

10、高速通道

Sprint-Layout集成了高速通道，这有利于连接两个点的布局，让您的组件连接更加清晰，一目了然

11、高分辨率和精度

Sprint-Layout的分辨率和精度大幅提高，不用担心因放大或缩小而导致变形，现在可以定义一个grid-value 1μm。设计甚至很好的布局结构都没有问题

12、层管理

Sprint-Layout提供分层管理功能，这样可根据自己的需求分别对不同层次的组件元素进行处理，而无需担心会互相干扰

13、多标签

程序支持同时打开多个项目，分别独立，互不干扰

14、历史记录功能

Sprint-Layout分别记录每个操作历史，您可以为您的项目创建指定足迹，再次使用时，直接导入已保存的足迹即可使用

15、属性面板

选择目标组件，即可调出该组件的属性面板，在这里你可以更改各类属性值，自由调整

16、选择器

选择器是一个强大的工具，你可以用它来搜索和选择特殊元素布局，所以它可以搜索和选择所有垫用一种特殊形状或大小。如果选择所需的元素，他们可以改变属性面板。

选择器也可以帮助分析你的布局，所以你可以如所有跟踪排序列表的宽度，这样可以帮助你找到不必要的元素列表

17、Design-Rule-Check(DRC)

Sprint-Layout能够检查一些重要的设计规则，当出现错误时，软件会判断并以白色的形式显示，这样有助于用户更快的查找并修复问题

18、扫描副本

你可以在后台加载位图的布局，这个位图可以从现有scanned-copy布局，您可以使用此位图作为原跟局，位图必须作为一个位图文件(BMP、JPG)，大小在300 - 300 dpi之间

19、打印输出

软件支持将文件打印输出，打印位置可调
