WinFIG(CAD矢量图形编辑器)

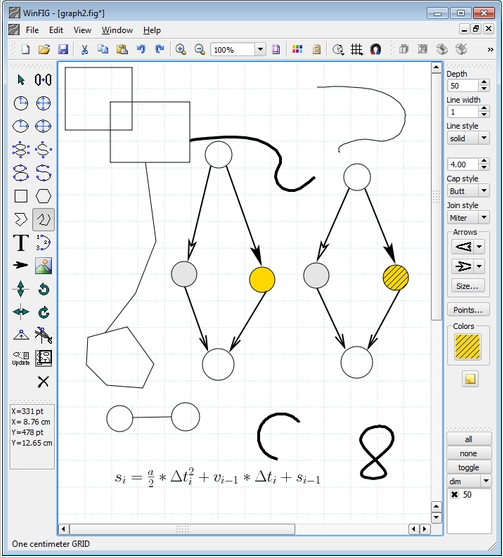

　　WinFIG(CAD矢量图形编辑器)是一款CAD的矢量图编辑软件，通过WinFIG能够轻松的组成工程图，并且支持快速打印，软软件也支持对CAD文件的转换导出，有需要的可以下载使用。功能介绍

　　使用椭圆，圆，多边形，样条曲线，圆弧，箭头，图像，文本对象组成工程图

　　用斜接，圆形或斜角连接绘制实线，虚线或虚线

　　使用颜色和图案

　　通过移动，拉伸，翻转，对齐来操纵图形

　　创建复合对象

　　将对象排列在不同的层中以控制它们重叠的顺序

　　对几何使用网格和磁体以及约束（例如，仅创建与LaTeX兼容的线）

　　JavaScript的脚本接口

　　导出到框，CGM，DXF，EMF，史诗，ge，GIF，IBMGL，dxf，JPEG，LaTeX，地图，MetaFont，MetaPost，PCX，PDF，pic，pictex，PNG，（封装的）PostScript，ppm，pstex，PSTricks ，shape，sld，SVG，tk，TikZ等

　　智能链接以支持图表技术，即用于在节点之间创建连接。

软件问答

　　1、如何打印？

　　WinFIG没有内置打印。您必须将图形导出为可打印的格式。您可以导出为PDF，PostScript，LaTeX ...

　　这主要取决于您是否使用LaTeX格式的texxt对象。如果您不使用LaTeX，则可以简单地导出为PDF并打印PDF。您的计算机上需要GhostScript。

　　如果您使用的是LaTeX，则可以在PDF / PS / EPS导出中选中“使用LaTeX渲染LaTeX格式的文本”复选框。为此，您需要在计算机上使用GhostScript和LaTeX。

　　您也可以使用pstex或pdftex进行导出，并将导出的文件包含在自己的LaTeX文档中并进行打印。

　　2、如何结合WinFIG和LaTeX？

　　有几种方法。最推荐使用PSTeX或PSTricks导出。

　　3、如何包含LaTeX公式？

　　如果在WinFIG中为LaTeX公式创建文本对象，则必须注意“ LaTeX”标志。激活文本工具后，这是右侧工具栏中的一个按钮。

　　如果未设置LaTeX标志，则会转义一些字符，例如，将“ $ just_a_test”导出为“ \ $ just \ _a \ _test”，这适合LaTeX文本正确输出特殊字符，但是如果要输入公式，$和其他一些字符不能转义。因此，为公式设置LaTeX标志。

　　LaTeX标志可防止转义_或$等字符。然后，您可以像在LaTeX文档中一样输入公式，例如，当您从Latex文件创建dvi文件时，$（x_i）^ 2 $将创建一个带有下标i和上标2的公式。

　　4、如何使用PSTeX或PDFTeX创建LaTeX文件？

　　您可以将PostScript，LaTeX与PSTeX或PDFTeX导出混合使用。以下说明了PSTeX的必要步骤，但它与PDFTeX类似。

　　PSTex导出从一个FIG文件中创建了两个文件，一个带有后缀pstex_t，一个带有后缀ps（对于PDFTeX导出，则为pdftex_t和pdf）。

　　示例：如果有文件foo.fig，则将获得文件foo.pstex_t和foo.ps，其中PS文件包含图形部分的PostScript代码，而pstex_t文件包含文本对象的LaTeX代码（带有“ LaTeX”的代码） ”标志）。pstex_t文件还包含PostScript文件的include伪指令，如下所示：

　　\ begin {picture}（0,0）％

　　\ includegraphics {foo.ps}％

　　\ end {picture}％

　　您仍然必须在LaTeX文档中引用pstex_t文件。一个最小的LaTeX文件可能像这样：

　　\ documentclass [11pt] {article}

　　\ usepackage {颜色}

　　\ usepackage {graphicx}

　　\ begin {document}

　　\ input {foo.pstex_t}

　　\ end {document}

　　5、我导出的PostScript或pdf文件不包含LaTeX格式的文本。

　　PS和PDF导出不应用LaTeX处理。这就是为什么LaTeX文本使用原始LaTeX语法显示的原因。要获取具有LaTeX格式的PS或PDF文件，您需要使用pstex或pdftex导出，将生成的pstex_t（或pdftex_t）文件导入到主LaTeX文档中，并通过Latex（和dvips）或pdflatex运行主文档。WinFIG包含一个便捷功能，可即时创建主文档并执行所有必要步骤。

　　对于PostScript：选择PostScript导出并设置复选框“使用LaTeX呈现LaTeX格式的文本”。

　　对于EPS：选择EPS导出，然后选中“使用LaTeX渲染LaTeX格式的文本”复选框。

　　对于PDF：选择PDF导出，然后选中“使用LaTeX渲染LaTeX格式的文本”复选框。如果希望将输出裁剪到其内容，请参见以下问题。

　　您可以通过单击“编辑TeX信封”按钮来编辑临时主文档。

　　6、我无法从WinFIG导出任何文件。

　　检查是否在桌面上拖动了WinFIG.exe。在这种情况下，WinFIG不再位于与fig2dev.exe相同的文件夹中，该文件在导出文件时被调用。如果是这种情况，请将WinFIG.exe放回其文件夹中，然后创建一个快捷方式。Windows帮助中有一个名为“在桌面上放置快捷方式”的帮助主题。

　　7、在WinFIG中，使用Xfig使用公制单位（cm）创建的图形要小一些。

　　图式图基于1200 dpi存储坐标。输入设备（屏幕）自然会使用较小的分辨率，即80 dpi。因此，WinFIG / Xfig必须将鼠标单击从显示分辨率转换为更高的文件分辨率。Xfig使用不同的显示分辨率，具体取决于所使用的单位。如果该图使用英制（英寸），则假定输入设备具有固定的80 dpi。

　　如果该图使用公制单位，则假定输入设备的分辨率为76.2 dpi，但两者的转换为1200 dpi相同。

　　示例：如果使用“英寸”绘制4cm长的线，则得到p1（0，0）p2（1890，0）：

　　4cm == 1.575in == 1890像素在1200 dpi下

　　当您使用公制单位绘制同一条线时，该线从p1（0，0）延伸到p2（1800，0），这是不正确的。第二个坐标小80 / 76,2倍：1890 /（80 / 76,2）=1800。我认为这是一个错误。

　　Xfig显示或导出度量标准图形时，它会按80 / 76.2 = 1.0499的比例放大以获得正确的坐标。

　　WinFIG从图形驱动程序动态获取显示分辨率，并将该分辨率用于两个单位，即80 dpi或96 dpi。因此，它为两个单位生成正确的坐标。我的Windows版本的fig2dev不会将指标坐标与1.0499相乘。如果要使用它来转换Xfig创建的度量图形，则必须使用-m 1.0499选项。

　　在Xfig和WinFIG之间交换文件：

　　使用英制单位的图纸没有问题

　　Xfig创建的度量标准图形必须按1.0499进行缩放才能在WinFIG中获得正确的尺寸。使用英制单位更容易从Xfig保存。

　　如果使用公制单位从WinFIG中保存，则可以在将文件加载到Xfig中之前，编辑FIG文件并用英制（第4行）替换公制。这将阻止Xfig将图形缩放80 / 76,2

　　在Windows上使用fig2dev转换图形：

　　使用英制单位的图纸没有问题

　　Xfig创建的度量图形必须使用“ -m 1.0499”放大

　　WinFIG创建的度量图形没有问题

软件简介

它基于我之前的称为AmiFIG的Amiga程序。目的不只是复制或克隆Xfig。我试图改善用户界面，因此经验丰富的Xfig用户可能会意识到外观并不相同，并且某些功能会有所不同。更改了处理方式以支持2键鼠标。…顺便说一句，我认为这更有用。

就像XFig一样，WinFIG能够在文本中使用LaTeX语法以及将其导出到PSTricks，将PostScript或PDF嵌入LaTeX或产生纯LaTeX输出的能力已在学术用户中非常流行。因此，有很多选择可以使WinFIG适应LaTeX环境，但是当然不限于此。

我还没有考虑到所有功能，但是它已经非常有用。因此，享受并享受乐趣。
