Vue 5 Esprit 基础教程之菜单详解:Display(显示)

来源:天极软件时间:2011-05-13

  在前面的讲解中,我们了解了Vue 5 Esprit的工作界面,顶部的快捷操作区,右侧的物体属性面板、相机控制中心和世界浏览器。Vue的主要操作主要是通过这些快捷方式来实现的,但是还有一些操作没有在这些快捷按钮或者面板中显示,那么就需要使用Vue的菜单了。本小节中我们就详细来看看菜单中那些我们在以前讲解中没有提到的内容。
  在Vue 5 Esprit中一共有7个菜单,分别为File(文件)、Edit(编辑)、Objects(物体)、Atmosphere(大气)、Display(显示)、Picture(图像)和Help(帮助),下面就分别来看看它们的用法。这里因为前面的讲解中,我们曾经在对按钮或者面板的讲解中已经包含有菜单的部分内容,所以现在我们主要讲解那些前面讲解内容中没有涉及到的内容。

  今天我们介绍Vue 5 Esprit的Display(显示)菜单

  Display(显示)菜单用于控制Vue界面的各种显示方式和效果,用户可以对相机、视图以及Vue界面上的工具条等信息进行控制,还可以对时间线的显示与否进行控制,下面再分别来看看各个命令的含义。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图5 Display(显示)菜单

  1.Store Camera Settings(保存相机设置)

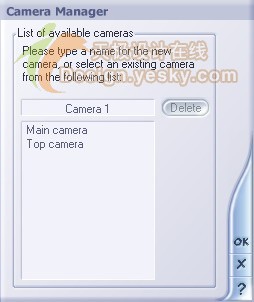

  用于将当前的相机设置保存起来,为了将来在系统中还能够直接使用目前的设置,此时会出现一个相机管理器对话框,让用户输入新的相机名称,或者使用已经存在的相机,用于保存相机的设置,方便将来的使用,如图6所示。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图6 相机管理器对话框

  2.Activate Camera Settings(激活相机设置)

  用于激活相机,其中它还包含一个子级菜单,分别为Main camera(主相机)和Top camera(顶相机),分别打开主相机和顶部相机,如图7所示。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图7 Activate Camera Settings(激活相机设置)子级菜单


  图8和图9所示的分别是打开主相机和顶相机时不同的视图显示,能够帮助我们从不同的位置和视角来进行场景的细节处理。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

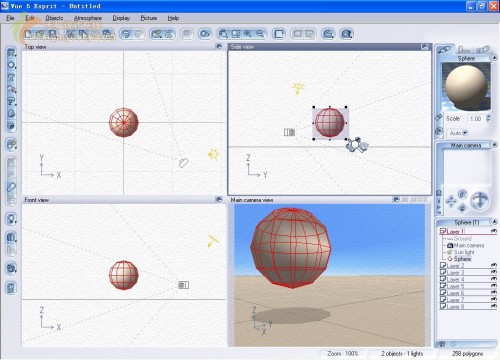

图8 主相机视图

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

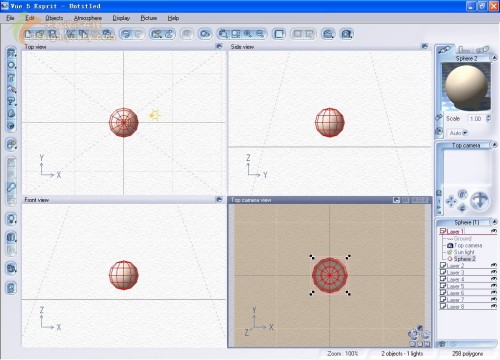

图9 顶相机视图

  3.Frame All/Selected Objects(满窗口显示全部/被选物体)

  用于满窗口显示全部物体或者被选的物体,此时如果没有选定场景中的物体,那么就会满窗口显示整个场景。如果选择了某个物体,那么就会满窗口显示被选的物体。该命令的作用和顶部工具栏的Vue 5 Esprit 基础教程之菜单详解:Display(显示)按钮的作用是一样的。图10和图11所示的分别是普通显示和满窗口显示的视图效果。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

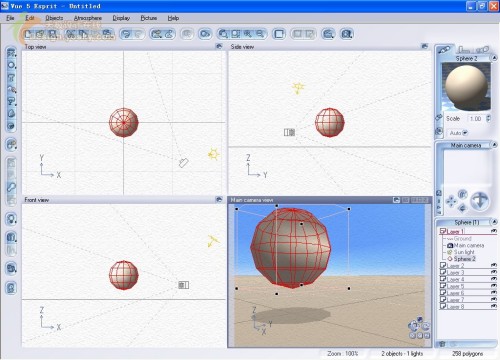

图10 普通显示

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

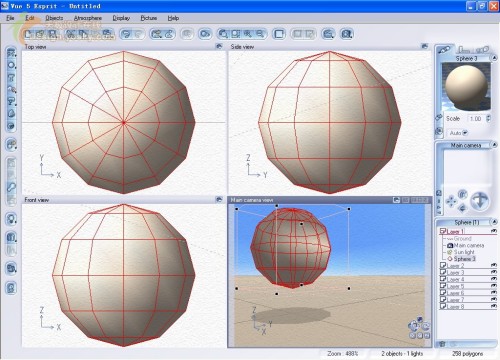

图11 满窗口显示

  4.Frame Selected Area(框选区域)
  用于框选区域显示,使用该按钮后在显示区域中拖出一个矩形框,如图12所示,就可以显示该区域中的对象细节,,如图13所示。它和顶部工具栏上的Vue 5 Esprit 基础教程之菜单详解:Display(显示)按钮的作用是一样的。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图12 框选区域

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

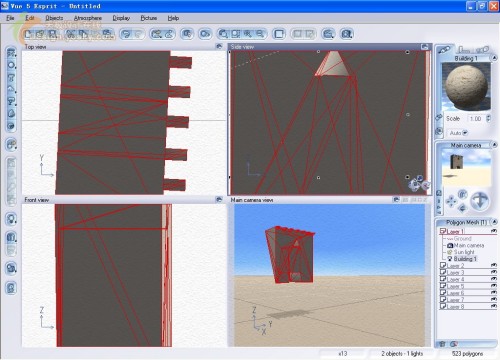

图13 显示细节

  5.Zoom Into View(放大显示)

  用于放大显示视图,它和工具栏上的Vue 5 Esprit 基础教程之菜单详解:Display(显示)按钮的作用是一样的。

  6.Zoom Out Of View(缩小显示)

  用于将视图缩小显示,它和工具栏上的Vue 5 Esprit 基础教程之菜单详解:Display(显示)按钮的作用是一样的。

  7.Manual Zoom(手工缩放)

  用于手工缩放,此时鼠标放在场景中会变成一个旁边带有箭头的放大镜样子,在场景中上下移动鼠标,那么就可以放大或者缩小对象的显示,如图14所示。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

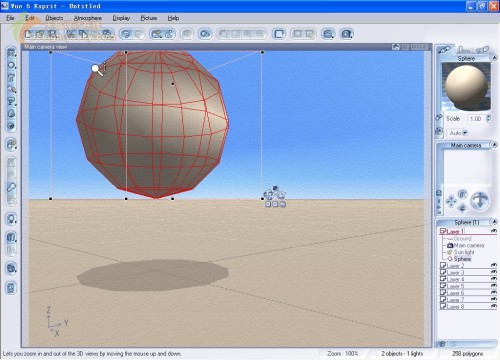

图14 手工缩放

  8.Display Material Summary(显示材质汇总)

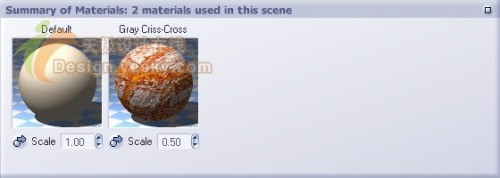

  显示场景中所用到的所有材质类型,此时会打开如图15所示的材质汇总对话框,用于展示当前场景中所用到的材质类型。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图15 材质汇总对话框

  9.Display Control Bar(显示控制栏)

  用于显示顶部的快捷工具栏,取消前面的勾选,那么Vue界面中就不会出现顶部的快捷工具栏了,如图16所示。再次勾选则又会出现。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

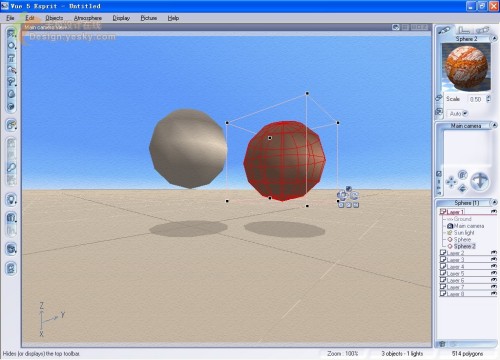

图16 不显示控制栏

  10.Display Object Toolbar(显示物体工具栏)

  用于显示界面左侧的物体工具栏,取消前面的勾选,那么Vue界面中就不会出现左侧的快捷物体工具栏了,如图17所示。再次勾选则又会出现。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)

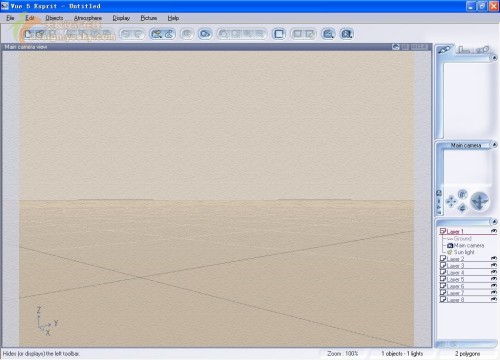

图17不显示物体工具栏

  11. Display Object Information(显示物体信息)

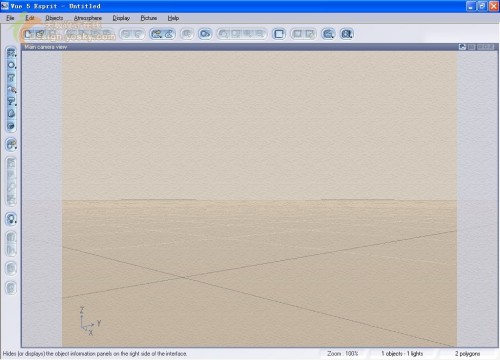

  用于显示界面右侧的物体信息面板,取消前面的勾选,那么Vue界面中就不会出现右侧的物体信息面板了,如图18所示。再次勾选则又会出现。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图18 不显示物体信息

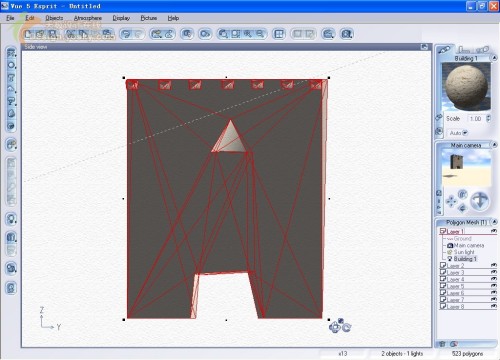

  12.Toggle Current View/Four Views(在当前视图和四视图之间切换)

  用于在当前视图和四视图模式之间进行切换,它与顶部工具栏上的Vue 5 Esprit 基础教程之菜单详解:Display(显示)按钮或者Vue 5 Esprit 基础教程之菜单详解:Display(显示)按钮的作用是相同的。在当前视图模式下,该按钮状态为,显示区域中仅有一个视图,如图19所示;在四视图模式下,该按钮状态为,显示区域中有四个视图模式,如图20所示。

Vue 5 Esprit 基础教程之菜单详解:Display(显示)


图19 当前视图模式
